مقدمه

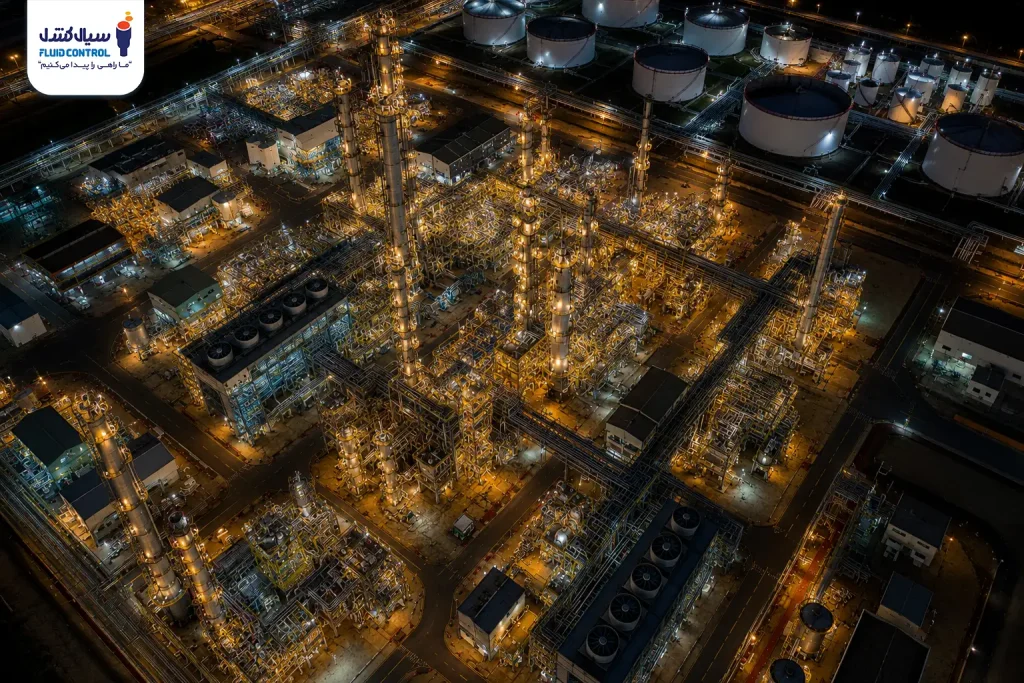

در صنایع پاییندستی نفت و گاز، کنترل ایمن و دقیق جریان سیالات یکی از مهمترین عوامل حفظ بهرهوری و جلوگیری از بروز خسارتهای عملیاتی است. از پالایشگاهها و مجتمعهای پتروشیمی گرفته تا خطوط انتقال، مخازن ذخیرهسازی و واحدهای توزیع فرآوردههای نفتی، شیرآلات صنعتی نقشی اساسی در کنترل جریان، تنظیم فشار، ایزوله کردن تجهیزات و افزایش ایمنی فرآیندها ایفا میکنند.
انتخاب یک ولو صنعتی مناسب تنها به قطع و وصل جریان محدود نمیشود؛ بلکه باید شرایط کاری، نوع سیال، فشار، دما و الزامات ایمنی پروژه نیز بهدقت بررسی شوند. انتخاب نادرست شیرآلات میتواند باعث افزایش افت فشار، نشتی، کاهش راندمان، توقف خطوط تولید و افزایش هزینههای تعمیر و نگهداری شود.
در این مقاله با مهمترین انواع شیرآلات صنعت نفت و گاز، کاربرد هر یک، مزایا و همچنین نکات کلیدی برای انتخاب صحیح آنها آشنا خواهیم شد.
چرا انتخاب شیرآلات مناسب در صنایع پاییندستی اهمیت دارد؟
صنایع پاییندستی با سیالاتی سروکار دارند که اغلب تحت فشار و دمای بالا قرار دارند و در بسیاری از موارد دارای خاصیت خورندگی یا اشتعالپذیری هستند. در چنین شرایطی، عملکرد صحیح شیرآلات صنعتی تأثیر مستقیمی بر ایمنی، راندمان و طول عمر تجهیزات دارد.
یک شیر صنعتی مناسب باید بتواند:
- جریان سیال را با دقت کنترل کند.
- در شرایط اضطراری مسیر جریان را سریع قطع کند.
- در برابر فشار، دما و مواد شیمیایی مقاومت کافی داشته باشد.
- از نشتی و هدررفت سیال جلوگیری کند.
- هزینههای نگهداری و تعمیرات را کاهش دهد.
به همین دلیل، انتخاب صحیح انواع ولوها یکی از مهمترین مراحل طراحی و اجرای سیستمهای پایپینگ در صنایع نفت، گاز و پتروشیمی محسوب میشود.
انواع شیرآلات صنعت پروشیمی

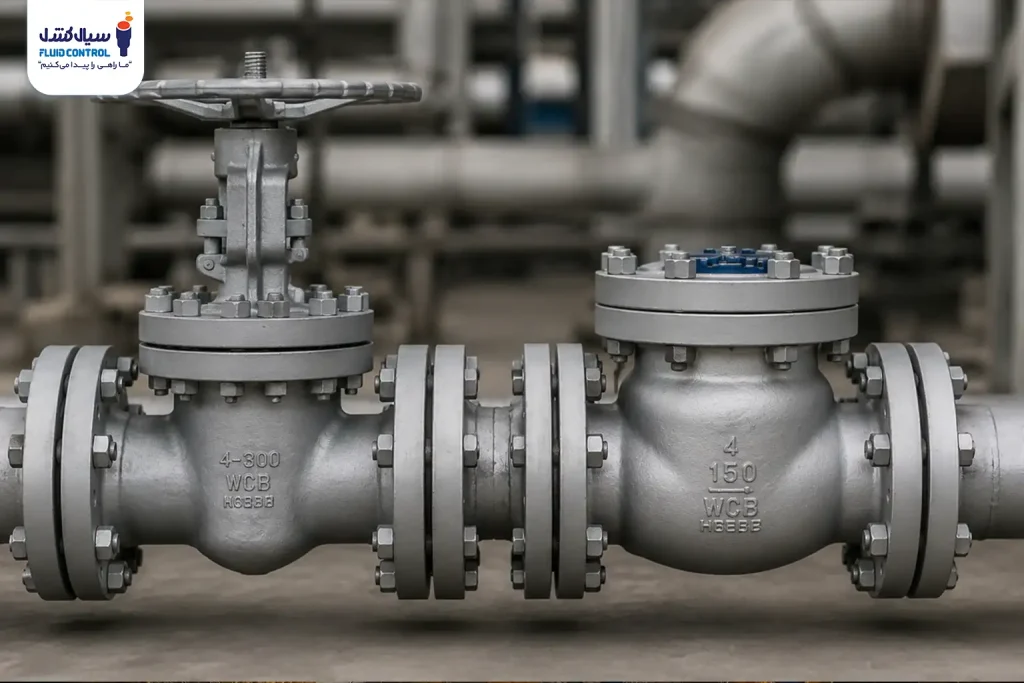

هر نوع شیر صنعتی برای کاربرد مشخصی طراحی شده است و شناخت عملکرد هرکدام، به انتخاب صحیح آنها کمک میکند.
۱. شیر توپی (Ball Valve)
شیر توپی یکی از پرکاربردترین انواع شیرآلات صنعتی در صنایع نفت و گاز است. این شیر از یک گوی سوراخدار تشکیل شده که با چرخش ۹۰ درجه، مسیر جریان را باز یا بسته میکند. به دلیل آببندی بسیار مناسب و عملکرد سریع، شیرهای توپی در خطوط انتقال سیالات، سیستمهای فرآیندی و واحدهای پالایشگاهی کاربرد گستردهای دارند.
مزایای شیر توپی
- قطع و وصل سریع جریان با چرخش یکچهارم دور
- آببندی بسیار مطمئن و حداقل میزان نشتی
- مقاومت بالا در برابر فشار و دمای زیاد
- عمر مفید طولانی
- نیاز کم به تعمیرات دورهای
۲. شیر کروی (Globe Valve)
در فرآیندهایی که کنترل دقیق جریان اهمیت دارد، شیر کروی بهترین انتخاب محسوب میشود. طراحی داخلی این شیر به گونهای است که امکان تنظیم تدریجی دبی سیال را فراهم میکند. برخلاف شیرهای توپی که بیشتر برای قطع و وصل کامل جریان استفاده میشوند، Globe Valve برای کنترل و تنظیم جریان طراحی شده است.
کاربردهای شیر کروی
- سیستمهای خنککننده
- خطوط انتقال سوخت
- سیستمهای بخار
- واحدهای فرآیندی پالایشگاهها
مهمترین مزایا
- کنترل بسیار دقیق جریان
- قابلیت آببندی مناسب
- عملکرد مطمئن در فشارهای بالا
- دوام بالا در شرایط کاری سخت
۳. شیر کشویی (Gate Valve)
شیر کشویی یا Gate Valve یکی از رایجترین شیرآلات مورد استفاده برای قطع و وصل کامل جریان است. عملکرد این شیر بر پایه بالا و پایین رفتن یک صفحه (Gate) در مسیر جریان انجام میشود. زمانی که شیر کاملاً باز باشد، تقریباً هیچ مانعی در مسیر سیال وجود ندارد؛ به همین دلیل افت فشار بسیار کمی ایجاد میشود.
مزایای شیر کشویی
- افت فشار بسیار کم
- مناسب برای خطوط انتقال با دبی بالا
- امکان عبور جریان از هر دو جهت
- مقاومت بالا در برابر سیالات مختلف
۴. شیر یکطرفه (Check Valve)
یکی دیگر از تجهیزات بسیار مهم در سیستمهای پایپینگ، شیر یکطرفه است. وظیفه اصلی این شیر جلوگیری از بازگشت جریان سیال در خطوط انتقال است. عملکرد Check Valve کاملاً خودکار بوده و نیازی به اپراتور یا سیستم کنترلی ندارد. هر زمان فشار در جهت صحیح وجود داشته باشد، شیر باز میشود و با معکوس شدن جریان، مسیر را بهصورت خودکار میبندد.
مزایای شیر یکطرفه
- جلوگیری از برگشت جریان
- محافظت از پمپها و تجهیزات حساس
- افزایش ایمنی سیستم
- عملکرد کاملاً اتوماتیک
- کاهش احتمال وقوع ضربه قوچ (Water Hammer) در برخی کاربردها
این شیرها در مدلهای مختلفی مانند Swing Check Valve و Lift Check Valve تولید میشوند که هر کدام برای شرایط عملیاتی خاصی مناسب هستند.
۵. شیر پروانهای (Butterfly Valve)
شیر پروانهای یکی از محبوبترین شیرآلات صنعتی برای خطوط با قطر بالا است. این شیر از یک دیسک چرخان تشکیل شده که با چرخش ۹۰ درجه، جریان سیال را کنترل میکند. به دلیل وزن کم، ابعاد جمعوجور و قیمت اقتصادی، Butterfly Valve در بسیاری از پروژههای نفت، گاز، پتروشیمی، صنایع آب و تأسیسات صنعتی مورد استفاده قرار میگیرد.
مهمترین مزایا
- وزن کمتر نسبت به بسیاری از ولوهای صنعتی
- نصب آسان
- سرعت عملکرد بالا
- اشغال فضای کمتر
- هزینه خرید و نگهداری مناسب
مهمترین معیارهای انتخاب شیرآلات صنعتی
اولین عامل در انتخاب ولو، شناخت کامل شرایط عملیاتی است. هرچه اطلاعات دقیقتری از فرآیند در اختیار باشد، انتخاب تجهیزات نیز دقیقتر خواهد بود.
مواردی که باید بررسی شوند عبارتاند از:
- فشار کاری سیستم
- دمای سیال
- دبی موردنیاز
- نوع سیال (مایع، گاز یا بخار)
- میزان خورندگی یا سایش سیال
- شرایط محیطی محل نصب
برای مثال، شیری که برای انتقال آب طراحی شده است، ممکن است در برابر سیالات اسیدی یا هیدروکربنی عملکرد مناسبی نداشته باشد و در مدت کوتاهی دچار خوردگی یا نشتی شود.
انتخاب متریال مناسب
یکی از مهمترین عوامل مؤثر بر طول عمر شیرآلات صنعتی، جنس بدنه و قطعات داخلی آنها است. انتخاب متریال باید متناسب با ویژگیهای سیال، دمای کاری و شرایط محیطی انجام شود تا از خوردگی، فرسایش و کاهش عمر تجهیز جلوگیری شود. در صنایع نفت و گاز معمولاً از متریالهایی مانند:
- فولاد کربنی
- استنلس استیل
- فولاد آلیاژی
- چدن داکتیل
- آلیاژهای مقاوم در برابر خوردگی
استفاده میشود.
رعایت استانداردهای بینالمللی
شیرآلات صنعتی مورد استفاده در پروژههای نفت و گاز باید مطابق استانداردهای معتبر جهانی تولید شده باشند. برخی از مهمترین استانداردهای این حوزه عبارتاند از:
- API
- ASME
- ANSI
- ISO
- DIN
- ASTM
استفاده از ولوهای دارای استاندارد، علاوه بر افزایش ایمنی، موجب تسهیل فرآیند بازرسی و تأیید پروژه نیز خواهد شد.
برندهای مطرح در زمینه تولید شیرآلات صنعت پتروشیمی
از زمان شکل گیری و احداث اولین پالایشگاه ها و پتروشیمی ها، اکثر شیرآلات مورد استفاده در آنها از تولیدکنندگان اروپایی و آمریکایی بود. با گذر زمان شرکت های ایرانی یکی پس از دیگری تولید شیرآلات با کیفیت را شروع کردند. شیرآلات صنعت پتروشیمی عموما از جنس فولاد و یا فولاد ضدزنگ هستند. از برند های مطرح تولیدکننده این شیرآلات می توان به برندهایی نظیر پتروفجر مرکزی، پیشگام و صدرا اشاره کرد.
خرید شیرآلات صنعت پتروشیمی از سیال کنترل
انواع شیرآلات صنعتی با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
جمعبندی
شیرآلات صنعتی یکی از مهمترین اجزای سیستمهای پاییندستی نفت و گاز هستند و انتخاب صحیح آنها تأثیر مستقیمی بر ایمنی، بهرهوری و هزینههای عملیاتی پروژه دارد. هر یک از انواع ولوها، از جمله شیر توپی، شیر کشویی، شیر کروی، شیر پروانهای و شیر یکطرفه، برای کاربرد مشخصی طراحی شدهاند و انتخاب آنها باید بر اساس شرایط واقعی فرآیند انجام شود.
علاوه بر نوع شیر، عواملی مانند فشار، دما، جنس سیال، متریال بدنه، استانداردهای ساخت و کیفیت تولید نیز باید بهدقت بررسی شوند. استفاده از شیرآلات استاندارد و باکیفیت، اگرچه ممکن است هزینه اولیه بیشتری داشته باشد، اما در بلندمدت موجب کاهش هزینههای تعمیر و نگهداری، افزایش قابلیت اطمینان سیستم و بهبود عملکرد تجهیزات خواهد شد.
در نهایت، یک انتخاب مهندسی صحیح نهتنها ایمنی پروژه را افزایش میدهد، بلکه بهرهوری و دوام کل سیستم را نیز تضمین میکند.
سوالات متداول (FAQ)
مهمترین شیرآلات مورد استفاده در صنایع پاییندستی نفت و گاز کداماند؟
شیرهای توپی، کشویی، کروی، پروانهای و یکطرفه از پرکاربردترین انواع شیرآلات صنعتی در پالایشگاهها، پتروشیمیها و خطوط انتقال هستند.
برای قطع و وصل کامل جریان کدام شیر مناسبتر است؟
در بیشتر کاربردها، شیر توپی و شیر کشویی بهترین گزینه برای قطع و وصل کامل جریان محسوب میشوند.
هنگام انتخاب ولو صنعتی به چه عواملی باید توجه کرد؟
نوع سیال، فشار، دما، دبی، متریال شیر، استانداردهای بینالمللی، شرایط محیطی و هدف از استفاده مهمترین معیارهای انتخاب یک شیر صنعتی هستند.
