آتشسوزی یکی از مهمترین تهدیدها برای جان انسانها، ساختمانها و تجهیزات صنعتی به شمار میرود. در بسیاری از موارد، تنها چند دقیقه ابتدایی پس از شروع حریق تعیینکننده میزان خسارت نهایی است. به همین دلیل، استفاده از سیستمهای اطفای حریق خودکار در ساختمانهای مدرن به یک ضرورت تبدیل شده است.
در میان تجهیزات حفاظت فعال در برابر آتش، اسپرینکلر آتش نشانی (Fire Sprinkler) یکی از موثرترین و قابلاعتمادترین راهکارها محسوب میشود. این تجهیز بدون نیاز به حضور اپراتور و تنها بر اساس افزایش دمای محیط فعال شده و با پاشش آب روی کانون آتش، از گسترش حریق جلوگیری میکند.
بررسیهای انجامشده توسط سازمانهایی مانند NFPA نشان میدهد ساختمانهایی که به سیستم اسپرینکلر مجهز هستند، در مقایسه با ساختمانهای فاقد این سیستم، خسارت مالی و تلفات انسانی بسیار کمتری را تجربه میکنند. به همین دلیل، امروزه در بسیاری از پروژههای تجاری، صنعتی، درمانی، آموزشی و حتی ساختمانهای مسکونی، نصب سیستم اسپرینکلر مطابق استانداردهای بینالمللی الزامی است.
اسپرینکلر آتش نشانی چیست؟

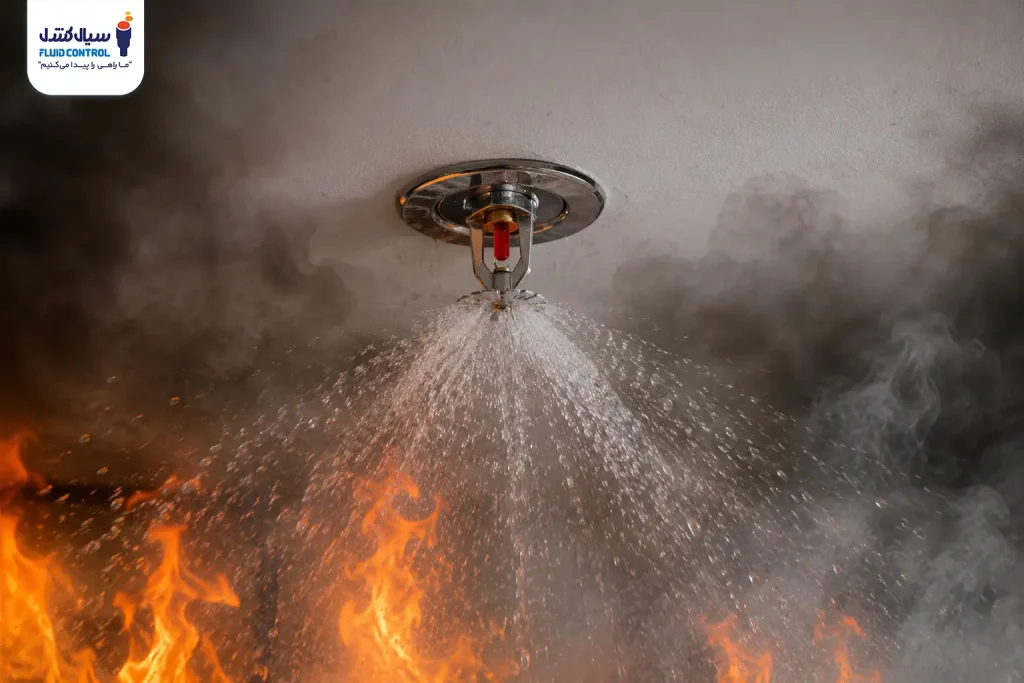

اسپرینکلر آتش نشانی تجهیزی است که روی شبکه لولهکشی اطفای حریق نصب میشود و هنگام افزایش دمای محیط تا مقدار مشخص، بهصورت خودکار فعال شده و آب را با الگوی مشخص روی محل آتشسوزی تخلیه میکند.
برخلاف تصور بسیاری از افراد، هنگام وقوع آتشسوزی تمامی اسپرینکلرهای ساختمان همزمان فعال نمیشوند. هر اسپرینکلر بهصورت مستقل عمل میکند و تنها زمانی وارد مدار میشود که دمای اطراف همان تجهیز به دمای طراحیشده برسد. این ویژگی علاوه بر کاهش مصرف آب، از آسیب غیرضروری به تجهیزات و اموال نیز جلوگیری میکند.
نحوه عملکرد کلی اسپرینکلر آتش نشانی
عملکرد اسپرینکلر کاملاً بر پایه افزایش دمای محیط است و برخلاف باور رایج، دود یا شعله مستقیماً باعث فعال شدن آن نمیشوند.
هر اسپرینکلر دارای یک المان حساس به حرارت است که با رسیدن دما به مقدار مشخص، آزاد شده و مسیر خروج آب را باز میکند. در نتیجه تنها اسپرینکلرهای نزدیک به محل آتش فعال میشوند و سایر نقاط ساختمان بدون تغییر باقی میمانند.
عملکرد در سیستمهای مختلف
نوع عملکرد اسپرینکلر تا حدی به ساختار سیستم لولهکشی نیز وابسته است.
در سیستم Wet Pipe، لولهها همیشه از آب تحت فشار پر هستند و بلافاصله پس از باز شدن اسپرینکلر، آب تخلیه میشود.
در مقابل، در سیستم Dry Pipe، داخل لولهها هوای فشرده یا نیتروژن قرار دارد و پس از باز شدن شیر خشک، آب وارد شبکه خواهد شد. این روش بیشتر در مناطق سردسیر کاربرد دارد تا از یخزدگی آب داخل لولهها جلوگیری شود.

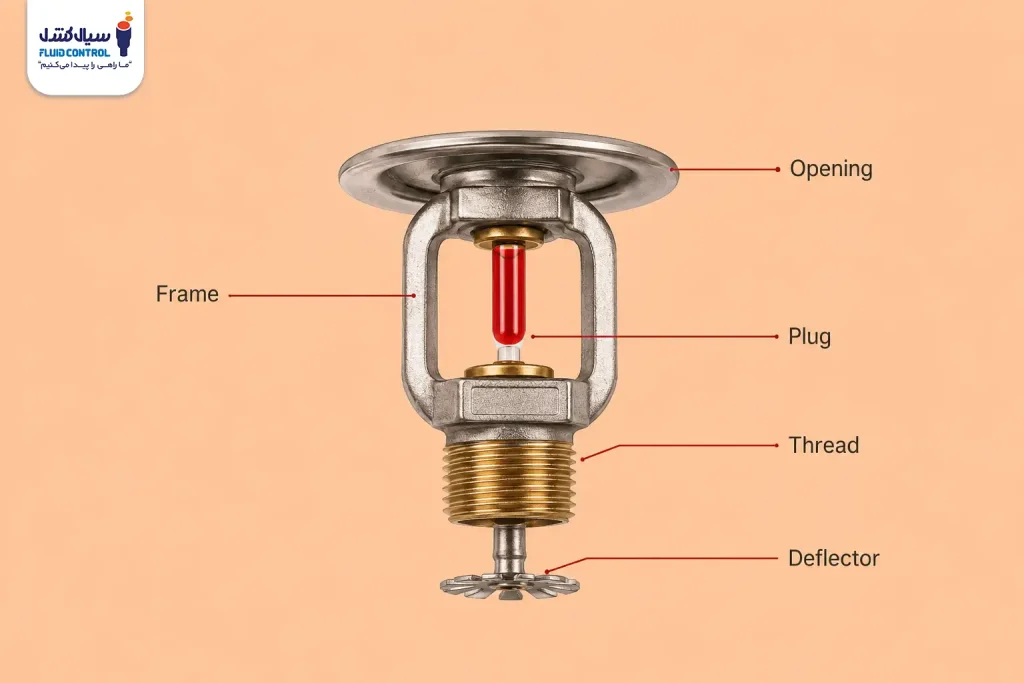

اجزای اصلی اسپرینکلر آتشنشانی
هر اسپرینکلر از چند بخش اصلی تشکیل شده که هماهنگی آنها عملکرد صحیح سیستم را تضمین میکند.
بدنه (Frame)
بدنه نقش نگهدارنده تمامی اجزای داخلی را بر عهده دارد و معمولاً از برنج، برنز یا استنلس استیل ساخته میشود تا مقاومت کافی در برابر فشار، خوردگی و شرایط محیطی داشته باشد.
رزوه اتصال
این بخش اسپرینکلر را به شبکه لولهکشی متصل میکند و باید کاملاً آببندی شده باشد.
المان حرارتی
مهمترین قسمت عملکردی اسپرینکلر محسوب میشود و معمولاً در دو نوع تولید میشود:
- حباب شیشهای (Glass Bulb)
- لینک ذوبشونده (Fusible Link)
در مدل حباب شیشهای، داخل حباب مایعی حساس به دما قرار دارد که با افزایش حرارت منبسط شده و در دمای مشخص باعث شکستن حباب میشود.
در نوع Fusible Link نیز دو قطعه فلزی توسط آلیاژی با نقطه ذوب مشخص به هم متصل هستند و با افزایش دما، این آلیاژ ذوب شده و مسیر خروج آب باز میشود.
آببند (Seal)
آببند وظیفه جلوگیری از خروج آب تا زمان فعال شدن اسپرینکلر را بر عهده دارد.
دیفلکتور (Deflector)
پس از خروج آب، جریان مستقیماً به صفحه پخشکننده برخورد میکند. دیفلکتور آب را به قطرات ریز تبدیل کرده و آن را مطابق الگوی طراحیشده روی سطح موردنظر توزیع میکند.
اسپرینکلر چگونه آتش را کنترل میکند؟
عملکرد اسپرینکلر تنها به پاشش آب محدود نمیشود، بلکه چند فرآیند فیزیکی همزمان باعث مهار آتش خواهند شد.
خنکسازی
قطرات آب گرمای حاصل از حریق را جذب کرده و دمای سوخت را به زیر نقطه اشتعال کاهش میدهند.
جذب انرژی تبخیر
هر لیتر آب هنگام تبدیل شدن به بخار مقدار زیادی انرژی گرمایی جذب میکند و به همین دلیل نرخ آزادسازی حرارت به شدت کاهش مییابد.
کاهش انتقال حرارت
ذرات ریز آب همانند یک سپر حرارتی عمل کرده و مانع انتقال تابش گرمایی به تجهیزات و مواد اطراف میشوند. این موضوع احتمال گسترش آتش را به میزان قابل توجهی کاهش میدهد.
در بسیاری از پروژهها، هدف اصلی سیستم اسپرینکلر خاموش کردن کامل آتش نیست؛ بلکه کنترل و مهار حریق تا زمان حضور نیروهای آتشنشانی است. البته در آتشسوزیهای کوچک و متوسط، این سیستم معمولاً قادر است حریق را به طور کامل خاموش کند.
انواع اسپرینکلر آتشنشانی
اسپرینکلرها بر اساس نحوه نصب، سرعت عملکرد و الگوی پاشش در گروههای مختلفی قرار میگیرند.
اسپرینکلر آویز (Pendent)
رایجترین نوع اسپرینکلر است که از سقف آویزان میشود و آب را به سمت پایین پخش میکند. این مدل در ساختمانهای اداری، مراکز خرید، هتلها و مجتمعهای تجاری بیشترین کاربرد را دارد.
اسپرینکلر ایستاده (Upright)
این مدل روی قسمت بالایی لوله نصب شده و آب را ابتدا به سمت بالا و سپس توسط دیفلکتور در محیط توزیع میکند. استفاده از آن در کارخانهها، سولهها و انبارهای صنعتی بسیار رایج است.
اسپرینکلر دیواری (Sidewall)
در فضاهایی که امکان نصب تجهیزات روی سقف وجود ندارد، از اسپرینکلر دیواری استفاده میشود. این مدل آب را به صورت افقی و نیمدایرهای پخش میکند.
اسپرینکلر مخفی (Concealed)
اسپرینکلر مخفی دارای یک کاور تزئینی است که تا زمان افزایش دما دیده نمیشود. پس از رسیدن دما به مقدار مشخص، پوشش جدا شده و اسپرینکلر فعال میشود. این مدل برای ساختمانهای لوکس، هتلها و فضاهای معماری مدرن انتخاب مناسبی است.
اسپرینکلر واکنش سریع (Quick Response)
این نوع اسپرینکلر حساسیت حرارتی بالاتری دارد و در مدت زمان کوتاهتری فعال میشود. به همین دلیل در بیمارستانها، مدارس، هتلها، مراکز درمانی و ساختمانهای مسکونی کاربرد فراوانی دارد.
اسپرینکلر واکنش استاندارد (Standard Response)
مدل استاندارد زمان پاسخ بیشتری نسبت به نوع Quick Response دارد و بیشتر در انبارها، کارخانهها و محیطهای صنعتی مورد استفاده قرار میگیرد.
انواع سیستمهای اسپرینکلر بر اساس نحوه تأمین آب
عملکرد اسپرینکلرها تنها به نوع نازل وابسته نیست، بلکه ساختار شبکه لولهکشی و روش تأمین آب نیز نقش تعیینکنندهای در سرعت واکنش و قابلیت اطمینان سیستم دارد. بر همین اساس، سیستمهای اسپرینکلر به چند گروه اصلی تقسیم میشوند.
سیستم تر (Wet Pipe)
سیستم تر رایجترین نوع شبکه اسپرینکلر در ساختمانهای مسکونی، اداری و تجاری است. در این روش، لولهها همواره از آب تحت فشار پر هستند و به محض فعال شدن اسپرینکلر، آب بدون تأخیر از نازل خارج میشود.
مزایا:
- سرعت واکنش بسیار بالا
- ساختار ساده و قابل اعتماد
- هزینه نگهداری کمتر
- مناسب برای اکثر ساختمانهای معمولی
محدودیت:
استفاده از این سیستم در فضاهایی که احتمال یخزدگی وجود دارد مناسب نیست، زیرا آب موجود در لولهها میتواند منجمد شود و به شبکه آسیب برساند.
سیستم خشک (Dry Pipe)
در مناطق سردسیر یا فضاهای بدون گرمایش، از سیستم خشک استفاده میشود. در این روش، داخل لولهها با هوای فشرده یا نیتروژن پر شده است و آب پشت یک شیر مخصوص نگه داشته میشود.
پس از فعال شدن اسپرینکلر و کاهش فشار هوا، شیر خشک باز شده و آب وارد شبکه میشود.
مزایا:
- جلوگیری از یخزدگی لولهها
- مناسب برای پارکینگها، سردخانهها و انبارهای روباز
نکته فنی:
به دلیل زمان لازم برای ورود آب به شبکه، واکنش این سیستم نسبت به سیستم تر اندکی کندتر است.
سیستم پیشعملگر (Pre-Action)
این سیستم ترکیبی از شبکه اسپرینکلر و سیستم اعلام حریق است و معمولاً در فضاهای حساس مانند مراکز داده، اتاقهای سرور، موزهها و آرشیوها استفاده میشود.
در حالت عادی لولهها خشک هستند و تنها پس از دریافت فرمان از سیستم اعلام حریق، آب وارد شبکه میشود. سپس در صورت فعال شدن اسپرینکلر، تخلیه آب انجام خواهد شد.
مزایا:
- کاهش احتمال تخلیه ناخواسته آب
- حفاظت بهتر از تجهیزات حساس و ارزشمند
- کنترل دقیقتر در شرایط اضطراری
کاربردهای اسپرینکلر آتشنشانی
امروزه اسپرینکلرها در طیف گستردهای از ساختمانها و تأسیسات مورد استفاده قرار میگیرند:
- ساختمانهای اداری و تجاری
- بیمارستانها و مراکز درمانی
- هتلها و مجتمعهای اقامتی
- مدارس و دانشگاهها
- کارخانهها و سولههای صنعتی
- انبارهای کالا و لجستیک
- پارکینگهای طبقاتی
- فرودگاهها و ایستگاههای حملونقل
- مراکز داده (Data Center)
- پالایشگاهها و مجتمعهای پتروشیمی
نوع اسپرینکلر مورد استفاده در هر پروژه بر اساس طبقهبندی خطر حریق، ارتفاع سقف، نوع کاربری و الزامات استاندارد تعیین میشود.
خرید اسپرینکلر
برند آریا کوپلینگ یکی از تولیدکنندگان ایرانی اسپرینکلر و تمامی تجهیزات و شیرآلات اطفای حریق می باشد. این برند تمامی استاندارد های صنعت آتش نشانی و ایمنی از نظیر UL و FM را دارا می باشد.
جمعبندی
اسپرینکلر آتشنشانی یکی از مؤثرترین تجهیزات حفاظت فعال در برابر حریق است که با تشخیص افزایش دمای محیط، بهصورت خودکار وارد عمل شده و از گسترش آتش جلوگیری میکند. انتخاب صحیح نوع اسپرینکلر، طراحی بر اساس استانداردهای معتبر، اجرای اصولی و انجام بازرسیهای دورهای، چهار رکن اصلی عملکرد مطمئن این سیستم هستند.
در پروژههای امروزی، استفاده از اسپرینکلر دیگر تنها یک الزام قانونی نیست؛ بلکه سرمایهگذاری مستقیم برای حفاظت از جان افراد، کاهش خسارات مالی و افزایش ایمنی ساختمان محسوب میشود. به همین دلیل، آشنایی دقیق با انواع اسپرینکلر، نحوه عملکرد و الزامات فنی آن برای مهندسان، طراحان، پیمانکاران و کارفرمایان اهمیت ویژهای دارد.
اگر در حال طراحی یا تجهیز یک پروژه ساختمانی، صنعتی یا تجاری هستید، انتخاب صحیح تجهیزات اسپرینکلر و رعایت استانداردهای طراحی میتواند تفاوت بین کنترل موفق حریق و یک خسارت گسترده را رقم بزند.
در سیال کنترل، مجموعهای از تجهیزات تخصصی اطفاء حریق شامل اسپرینکلرها، شیرآلات UL/FM و متعلقات شبکه آتشنشانی با پشتیبانی فنی مهندسی ارائه میشود تا بتوانید با اطمینان بیشتری برای پروژه خود تصمیمگیری کنید.
سوالات متداول (FAQ)
تفاوت اسپرینکلر Quick Response و Standard Response چیست؟
مدل Quick Response حساسیت حرارتی بیشتری دارد و سریعتر فعال میشود، بنابراین برای فضاهای انسانی مانند بیمارستان، هتل و ساختمانهای مسکونی مناسبتر است.
آیا هنگام آتشسوزی همه اسپرینکلرهای ساختمان فعال میشوند؟
خیر. تنها اسپرینکلرهایی که در معرض دمای ناشی از حریق قرار گرفتهاند فعال میشوند و سایر اسپرینکلرها بسته باقی میمانند.
آیا اسپرینکلر میتواند آتش را کاملاً خاموش کند؟
در بسیاری از حریقهای کوچک و متوسط بله، اما هدف اصلی سیستم در اکثر پروژهها کنترل و مهار آتش تا زمان رسیدن نیروهای آتشنشانی است.
