لاینر شیر چیست؟
لاینر در حقیقت لایهای الاستومری یا پلیمری است که در داخل بدنه شیر پروانهای نصب میشود و سطح تماس میان دیسک، بدنه و سیال را تشکیل میدهد. این قطعه علاوه بر جلوگیری از نشتی، از تماس مستقیم سیال با بدنه فلزی جلوگیری کرده و مقاومت شیر را در برابر خوردگی، سایش و عوامل شیمیایی افزایش میدهد. انتخاب نادرست لاینر میتواند باعث کاهش عمر تجهیز، افزایش هزینههای تعمیرات و حتی توقف فرآیند تولید شود.
چرا جنس لاینر اهمیت دارد؟
انتخاب متریال مناسب برای لاینر، مستقیماً بر عملکرد شیر پروانهای تأثیر میگذارد. هر ماده دارای ویژگیهای مکانیکی، حرارتی و شیمیایی خاصی است و برای نوع مشخصی از سیالات و شرایط کاری طراحی شده است. به همین دلیل، مهندسان هنگام انتخاب شیرآلات صنعتی تنها به جنس بدنه توجه نمیکنند، بلکه نوع لاینر را نیز با دقت بررسی میکنند.
شرایط عملیاتی مانند دمای سیال، فشار کاری، نوع ماده عبوری، میزان خورندگی، وجود ذرات جامد و دفعات باز و بسته شدن شیر، از مهمترین عواملی هستند که در انتخاب لاینر مناسب نقش دارند. در بسیاری از پروژهها، انتخاب صحیح لاینر میتواند عمر مفید شیر را چندین سال افزایش دهد.
جدول مقایسه سریع لاینرها
| متریال | محدوده دما (°C) | فشار مجاز | مقاومت شیمیایی | مقاومت روغن/نفت | قیمت نسبی | کاربرد اصلی |
|---|---|---|---|---|---|---|
| NBR | ۳۰- تا ۱۰۰+ | تا PN16 | ضعیف در برابر اسید/باز قوی | عالی | اقتصادی | نفت، گاز، سوخت، هیدرولیک |
| EPDM | ۴۰- تا ۱۲۰+ | تا PN16 | خوب در اسید/باز رقیق | ضعیف (نامناسب) | متوسط | آب، فاضلاب، بخار |
| PTFE | ۲۰- تا ۱۸۰+ | تا PN25 | عالی (اسید/باز/حلال قوی) | عالی | بالا | پتروشیمی، دارویی، شیمیایی |
| SBR | ۳۰- تا ۸۰+ | تا PN10 | ضعیف در برابر روغن و اسید قوی | ضعیف | اقتصادی | آب سرد، فاضلاب عمومی، کاربرد سبک |
این جدول صرفاً برای مقایسه اولیه است؛ انتخاب نهایی باید بر اساس دیتاشیت سازنده و شرایط دقیق فرآیند انجام شود.

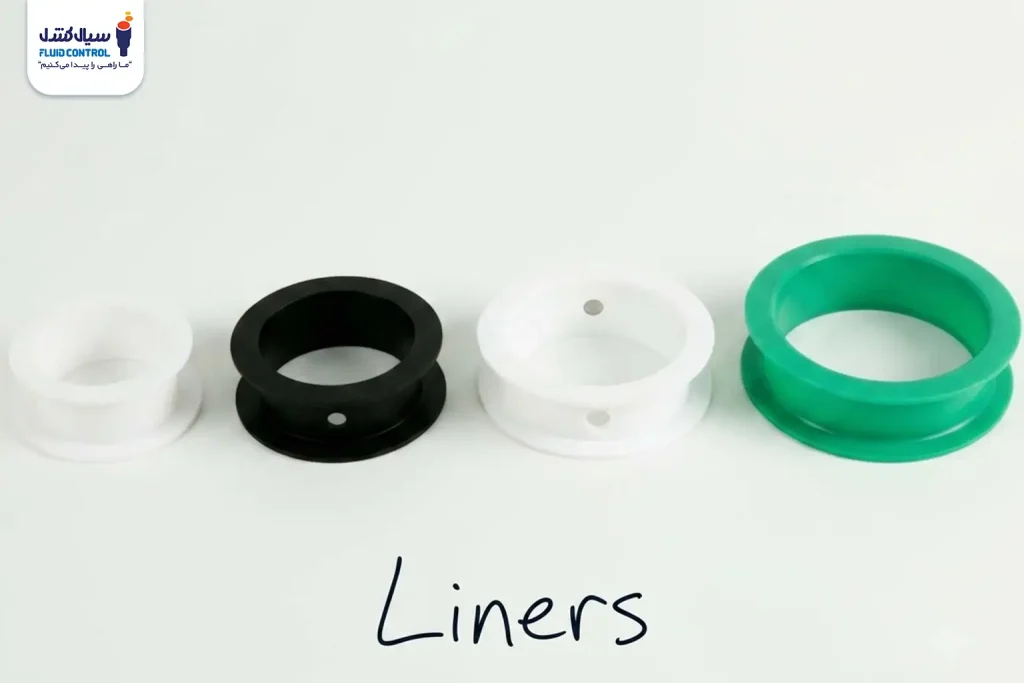

انواع لاینر شیرآلات پروانهای
1. لاینر NBR
ویژگیهای فنی
نخستین لاینر پرکاربرد در صنایع مختلف، لاستیک نیتریل یا NBR است. این متریال به دلیل مقاومت بسیار خوب در برابر روغنها، فرآوردههای نفتی، سوختها و گریس، یکی از گزینههای اصلی در صنایع نفت و گاز به شمار میرود. ساختار مولکولی NBR باعث میشود که تماس طولانیمدت با هیدروکربنها موجب تخریب سریع آن نشود.
مقاومت مکانیکی بالای NBR در برابر سایش، پارگی و تغییر شکل، استفاده از آن را در سیستمهایی که سیکلهای کاری مداوم دارند، امکانپذیر میکند. علاوه بر این، خاصیت آببندی مناسب آن باعث شده است که در بسیاری از شیرهای پروانهای ویفری و لاگ مورد استفاده قرار گیرد.
مزایا
مزایای اصلی لاینر NBR عبارتاند از:
- مقاومت عالی در برابر روغن و مشتقات نفتی
- آببندی بسیار مناسب
- مقاومت سایشی بالا
- قیمت اقتصادی
- طول عمر مطلوب در شرایط استاندارد
محدودیتها
بااینوجود این متریال در برابر بخار، ازن، نور خورشید و بسیاری از مواد اکسیدکننده مقاومت محدودی دارد. همچنین استفاده از NBR در دماهای بالا یا تماس مداوم با اسیدهای قوی توصیه نمیشود.
کاربردها
کاربرد اصلی لاینر NBR در خطوط انتقال گازوئیل، روغنهای صنعتی، سوخت، کمپرسورها، سیستمهای هیدرولیک، صنایع پالایشگاهی و واحدهای انتقال فرآوردههای نفتی است.
2. لاینر EPDM
مشخصات فنی
دومین متریال پرکاربرد در شیرهای پروانهای، لاستیک EPDM است که به دلیل مقاومت فوقالعاده در برابر آب، بخار، مواد شیمیایی رقیق و شرایط جوی، در صنایع آب و فاضلاب کاربرد فراوانی دارد. این لاستیک در برابر اشعه فرابنفش، ازن و شرایط محیطی سخت نیز پایداری بالایی دارد.
پایداری حرارتی EPDM نسبت به بسیاری از الاستومرهای معمولی بیشتر است و معمولاً در بازه دمایی حدود ۴۰- تا ۱۲۰+ درجه سانتیگراد عملکرد مناسبی دارد. به همین دلیل، در خطوط انتقال آب گرم، سیستمهای تهویه مطبوع و برخی فرآیندهای شیمیایی مورد استفاده قرار میگیرد.
مزایا
برتریهای اصلی EPDM شامل موارد زیر است:
- مقاومت بسیار خوب در برابر آب و بخار
- عملکرد مناسب در برابر اسیدها و بازهای رقیق
- مقاومت بالا در برابر ازن و نور خورشید
- انعطافپذیری مطلوب
- عمر طولانی در محیطهای مرطوب
محدودیتها
نکته مهم درباره EPDM این است که برای تماس با روغنهای معدنی، سوختها و هیدروکربنهای نفتی مناسب نیست. استفاده از این متریال در چنین شرایطی میتواند باعث تورم، کاهش استحکام و تخریب سریع لاینر شود.
کاربردها
استفاده از لاینر EPDM بیشتر در صنایع آب و فاضلاب، تصفیهخانهها، سیستمهای آتشنشانی، خطوط انتقال آب آشامیدنی، صنایع غذایی و برخی واحدهای شیمیایی رایج است.
3. لاینر PTFE
مشخصات فنی
سومین متریال پرکاربرد در شیرآلات پروانهای، پلیتترافلوئورواتیلن یا PTFE است که با نام تجاری تفلون نیز شناخته میشود. این ماده به دلیل ساختار مولکولی پایدار، یکی از مقاومترین پلیمرها در برابر مواد شیمیایی محسوب میشود و در محیطهایی که سیالات خورنده، اسیدهای قوی، بازها یا حلالهای شیمیایی وجود دارند، عملکرد بسیار مطلوبی ارائه میدهد.
ویژگی برجسته PTFE ضریب اصطکاک بسیار پایین آن است که موجب کاهش گشتاور موردنیاز برای باز و بسته شدن شیر میشود. علاوه بر این، سطح غیرچسبنده این متریال از رسوبگذاری بسیاری از مواد جلوگیری کرده و احتمال گرفتگی یا کاهش عملکرد شیر را به حداقل میرساند.
مزایا
برتریهای اصلی لاینر PTFE عبارتاند از:
- مقاومت شیمیایی بسیار بالا
- مناسب برای اسیدها، بازها و حلالهای خورنده
- ضریب اصطکاک پایین
- مقاومت دمایی مناسب
- عدم جذب رطوبت
- طول عمر بالا در محیطهای خورنده
محدودیتها
البته PTFE نسبت به لاستیکها انعطافپذیری کمتری دارد و در برخی کاربردهای دارای ارتعاش یا شوک مکانیکی شدید، به طراحی مناسب شیر و سیستم آببندی نیاز خواهد داشت. همچنین قیمت این متریال نسبت به NBR و EPDM بالاتر است.
کاربردها
کاربرد PTFE در صنایع شیمیایی، پتروشیمی، داروسازی، صنایع غذایی، خطوط انتقال اسید، کارخانههای تولید مواد شیمیایی، واحدهای تولید رنگ و رزین و صنایع نیمههادی بسیار گسترده است.
۴. لاینر SBR
مشخصات فنی
لاینر SBR (Styrene Butadiene Rubber) نوعی پوشش یا آستر لاستیکی از جنس لاستیک استایرن بوتادین است که در تجهیزات انتقال سیالات، شیرآلات صنعتی، اتصالات و پمپها برای آببندی و محافظت از بدنه به کار میرود.
SBR یک لاستیک اقتصادی با مقاومت سایشی و کششی مناسب است که عمدتاً در کاربردهای سبک و اقتصادی بهکار میرود. مقاومت شیمیایی آن نسبت به NBR و EPDM پایینتر است.
مزایا
- قیمت پایین
- مقاومت سایشی و کششی خوب
- مناسب آب سرد و کاربردهای عمومی
محدودیتها
- مقاومت ضعیف در برابر روغن
- حلالها و اسیدهای قوی
- محدوده دمایی محدودتر نسبت به سایر گزینهها
کاربرد
آب سرد، فاضلاب عمومی، سیستمهای بدون تماس با روغن یا مواد شیمیایی قوی
نکات مهم برای افزایش عمر لاینر
نگهداری صحیح از شیرآلات پروانهای نقش مهمی در افزایش عمر لاینر دارد. رعایت دمای مجاز، جلوگیری از تماس متریال با سیالات ناسازگار، بازدیدهای دورهای و جلوگیری از اعمال گشتاور بیش از حد، از مهمترین عوامل حفظ عملکرد آببندی هستند.
راهنمای انتخاب لاینر مناسب
پیش از انتخاب لاینر، باید نوع سیال، دمای کاری، فشار سیستم، دفعات باز و بسته شدن شیر، احتمال سایش، الزامات بهداشتی و شرایط محیطی بررسی شوند. انتخاب نادرست متریال میتواند موجب نشتی، کاهش عمر شیر و افزایش هزینههای تعمیرات شود.
چنانچه برای انتخاب مناسبترین لاینر متناسب با نوع سیال، دمای کاری، فشار سیستم و شرایط فرآیندی نیاز به اطلاعات بیشتری دارید، فایل «راهنمای انتخاب لاینر شیرآلات پروانهای» را دانلود کنید. در این راهنما، مشخصات فنی، جدول سازگاری شیمیایی، محدوده دمایی، مزایا، محدودیتها و کاربرد هر یک از متریالهای NBR، EPDM، PTFE و SBR بهصورت کامل بررسی شده است.
خرید شیرآلات از سیال کنترل
انواع شیرآلات صنعتی با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
۱. آیا لاینر PTFE برای سیالات دارای ذرات جامد مناسب است؟
در حالت استاندارد خیر؛ ذرات جامد میتوانند سطح لاینر را در بلندمدت ساییده و عمر آببندی را کاهش دهند. برای این کاربرد، PTFE تقویتشده یا طراحی دیسک با پوشش سختتر توصیه میشود.
۲. تفاوت لاینر Full Lined و Partial Lined چیست؟
در نوع کامل، تمام سطوح در تماس با سیال (بدنه، دیسک، ناحیه آببندی) پوشش دارند و برای خورندگی شدید مناسباند. در نوع جزئی، فقط ناحیه آببندی پوشش دارد که هزینه پایینتری دارد اما مقاومت کمتری در برابر خورندگی گسترده ارائه میدهد.
۳. آیا میتوان لاینر شیر پروانهای را تعویض کرد؟
در بسیاری از طراحیهای صنعتی، لاینر بهصورت قابل تعویض ساخته میشود و در صورت سایش یا آسیب، بدون نیاز به تعویض کل شیر قابل تعمیر است.
۴. چگونه بفهمیم لاینر EPDM یا NBR مناسب پروژه ماست؟
اگر سیال شامل روغن یا مشتقات نفتی است، EPDM مناسب نیست و باید از NBR استفاده شود. برعکس، برای آب و بخار، EPDM انتخاب بهتری است.
جمعبندی
انتخاب صحیح لاینر شیر پروانهای، مستقیماً بر عمر تجهیز، هزینه نگهداری و ایمنی فرآیند تأثیر میگذارد. برای انتخاب دقیق، علاوه بر این راهنما، بررسی دیتاشیت فنی سازنده و شرایط واقعی خط لوله ضروری است.
