در هر شبکه لوله‌کشی، برگشت سیال میتواند به پمپ، کنتور یا تجهیزات حساس آسیب جدی بزند. شیر یکطرفه با یک مکانیزم ساده و مطمئن جلوی این اتفاق را می‌گیرد. اما همه شیرهای یکطرفه یکسان عمل نمی‌کنند و انتخاب اشتباه میتواند هزینه‌های تعمیر و توقف سیستم را بالا ببرد. در این مقاله، انواع شیر یکطرفه کیز ایران را بررسی و مشخصات فنی، سایزبندی، روش انتخاب و عوامل مؤثر بر قیمت را هم یکی‌یکی مرور خواهیم کرد.

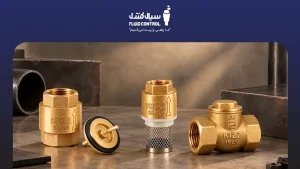

شیر یکطرفه کیز ایران
شیر یکطرفه تجهیزی است که اجازه میدهد سیال فقط در یک جهت عبور کند. وظیفه اصلی آن جلوگیری از بازگشت سیال به سمت عقب است. این شیر بدون اپراتور و بدون هیچ محرک خارجی کار میکند. به همین دلیل در صنعت به آن «شیر خودکار» هم می‌گویند.
برند کیز ایران شیر یکطرفه با بدنه برنج فورجپذیر تولید میکند. این دسته از شیرآلات مطابق استاندارد ملی ایران ساخته می‌شوند و دنده‌های آن‌ها با استاندارد EN ISO 228 مطابقت دارد. مکانیزم داخلی شیرها در سه حالت اصلی عرضه میشود:
- یکطرفه دریچهای
- یکطرفه فنری (سوپاپی)
- یکطرفه سوپاپ مکش
نحوه عملکرد
در تمام شیرهای یکطرفه، سیال باید با فشار خودش مانعی را که سر راهش قرار دارد کنار بزند. این مانع داخل بدنه شیر تعبیه شده است. وقتی جریان قطع شود یا بخواهد برگردد، مانع به جای اول خود بازمی‌گردد و مسیر را میبندد. هندسه و مکانیزم عملکردی این مانع میتواند متفاوت باشد. گاهی یک دریچه لولایی است و گاهی یک سوپاپ فنردار. همین تفاوت، رفتار شیر در برابر تغییر جریان و محل مناسب نصب آن را تعیین میکند.
خرید شیر یکطرفه کیز ایران با بهترین قیمت
با انتخاب شیر یکطرفه کیز ایران اصل و متناسب با فشار، دما و شرایط کاری سیستم، از جلوگیری مؤثر جریان برگشتی و عملکرد مطمئن خط لوله اطمینان حاصل کنید. برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره تخصصی، با سیال کنترل، نماینده رسمی کیز ایران، در تماس باشید.

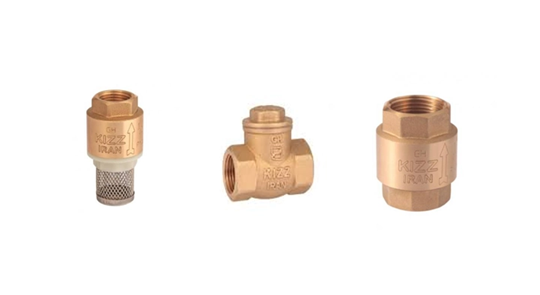

انواع شیر یکطرفه کیز ایران
کیز ایران چند مدل شیر خودکار، یا همان شیر یکطرفه، تولید میکند. هر مدل برای یک شرایط نصب و جریان طراحی شده است. در ادامه سه مدل اصلی را معرفی می‌کنیم.

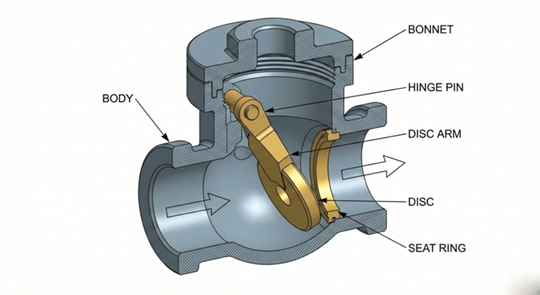

۱. شیر یکطرفه دریچهای
در این مدل، یک دریچه لولایی با جریان رو به جلو باز و با برگشت جریان بسته میشود. دریچه از استیل ضدزنگ SS304 ساخته شده و آب‌بندی با لاستیک NBR انجام میشود.
نسخه‌های دنده‌ای
شیر دریچهای در دو نسخه ارائه میشود. نسخه دو سر مادگی (توپیچ) در سایزهای ۱/۲ تا ۳ اینچ موجود است. نسخه روپیچ، که یک سر آن دنده نر دارد، تنها در سایز ۱/۲ اینچ عرضه میشود.
۲. شیر یکطرفه فنری (سوپاپی)
در شیر فنری، یک فنر استیل ضدزنگ سوپاپ را روی نشیمنگاه نگه می‌دارد. با شروع جریان، سوپاپ باز میشود. با قطع جریان، فنر آن را سریع میبندد و از ایجاد جریان معکوس جلوگیری میکند.
تفاوت در جنس سوپاپ
جنس سوپاپ در این مدل قابل انتخاب است و بر دما و فشار کاری اثر مستقیم دارد:
- سوپاپ پلاستیکی (هوستافرم): مناسب دمای منفی ۲۰ تا ۱۰۰ درجه سانتی‌گراد و فشار کاری تا ۱۶ بار.
- سوپاپ برنجی: مناسب دمای منفی ۲۰ تا ۱۷۰ درجه سانتی‌گراد و فشار کاری تا ۲۵ بار.
۳. شیر یکطرفه سوپاپ مکش
این مدل همان شیر فنری است که یک فیلتر استیل ضدزنگ در ابتدای آن قرار دارد. معمولاً در انتهای لوله مکش پمپ نصب میشود. فیلتر ذرات ریز و خاک را پیش از ورود به لوله نگه می‌دارد. بدنه اصلی برنجی و سوپاپ آن از جنس پلاستیک هوستافرم است.
مشخصات فنی شیر یکطرفه کیز ایران
هر سه مدل جلوی برگشت سیال را می‌گیرند، اما در نحوه باز و بسته شدن، محل نصب در سیستم لوله‌کشی و سایر نکات فنی با هم فرق دارند.
جدول مقایسه فنی انواع شیر یکطرفه کیز ایران
| ویژگی | یکطرفه دریچهای | یکطرفه فنری (سوپاپ پلاستیکی) | یکطرفه فنری (سوپاپ برنجی) | یکطرفه سوپاپ مکش |
|---|---|---|---|---|
| محدوده سایز | ۱/۲ تا ۳ اینچ | ۱/۲ تا ۳ اینچ | ۱/۲ تا ۳ اینچ | ۱/۲ تا ۲ اینچ |
| حداکثر دما | ۱۷۰ درجه سانتی‌گراد | ۱۰۰ درجه سانتی‌گراد | ۱۷۰ درجه سانتی‌گراد | ۱۰۰ درجه سانتی‌گراد |
| حداکثر فشار | ۱۶ بار | ۱۶ بار | ۱۶ تا ۲۵ بار | ۱۲ تا ۱۶ بار |
| عنصر بسته‌شونده | دریچه SS304 | سوپاپ هوستافرم | سوپاپ برنجی | سوپاپ هوستافرم |
| فیلتر داخلی | ندارد | ندارد | ندارد | دارد (استیل) |
چگونه شیر یکطرفه مناسب را انتخاب کنیم؟
هر سه نوع شیر یکطرفه برنجی یک هدف مشترک دارند: عبور آب در یک جهت و جلوگیری از بازگشت آن. تفاوت اصلی در نحوه بسته شدن، واکنش به تغییر جریان و محل کاربرد است. پیش از خرید باید بدانید شیر در کدام نقطه از سیستم قرار می‌گیرد. مهم‌ترین سؤال این است که آیا خط شما پمپ، کنتور، مخزن ذخیره یا آبرسانی معمولی دارد.
شیر سوپاپ مکش: مناسب خطوط مکش پمپ
این شیر در واقع یک شیر یکطرفه همراه با فیلتر است. معمولاً در انتهای لوله‌ای نصب میشود که داخل مخزن، چاه یا منبع آب قرار دارد.
- کاربرد اصلی: پر نگه داشتن لوله مکش پس از خاموش شدن پمپ و حفظ پرایمینگ.
- مزیت: مانع تخلیه آب میشود و ذرات درشت را فیلتر میکند.
- محدودیت: باید در محل منبع آب نصب شود و برای لوله معمولی داخل ساختمان گزینه مناسبی نیست.
شیر فنری: گزینه همه‌منظوره
در شیر فنری، فنر هنگام توقف جریان سوپاپ را روی نشیمنگاه فشار میدهد. نتیجه، بسته شدن سریع و جلوگیری از جریان معکوس است.
- کاربرد اصلی: جلوگیری از جریان معکوس در لوله‌های تحت فشار.
- مزیت: جمع‌وجور است و سریع میبندد. کاتالوگ کیز ایران نصب افقی، عمودی و زاویه‌دار را برای این مدل ذکر کرده است.
- محدودیت: برای باز شدن به حداقل فشار نیاز دارد و ممکن است کمی افت فشار ایجاد کند.
- کاربرد معمول: خطوط آبرسانی، خروجی پمپ‌ها و مجموعه‌های فشرده تأسیساتی.
شیر دریچهای: مناسب جریان با مقاومت کم
دریچه لولایی با جریان مستقیم باز میشود و با برگشت جریان میبندد. چون مسیر عبور بازتر است، این مدل برای خطوطی که افت فشار در آن‌ها حساس است گزینه خوبی محسوب میشود.
- کاربرد اصلی: جلوگیری از برگشت، همراه با عبور تقریباً بدون مانع جریان.
- مزیت: در حالت کاملاً باز، افت فشار کمی ایجاد میکند.
- محدودیت: ممکن است دیرتر ببندد و در توقف ناگهانی جریان احتمال ضربه وجود دارد. جهت نصب را حتماً طبق دستورالعمل رعایت کنید.
- کاربرد معمول: خطوط با جریان پایدار.
سوپاپ پلاستیکی یا برنجی؟
- برای آب سرد و گرم خانگی تا ۱۰۰ درجه، سوپاپ پلاستیکی مقاوم در برابر خوردگی گزینه مناسبی است.
- برای دمای بالاتر یا فشار بیشتر، مدل برنجی تا ۱۷۰ درجه و ۲۵ بار انتخاب بهتری است.
مزایای استفاده از شیر یکطرفه کیز ایران
شیرهای یکطرفه کیز ایران چند ویژگی دارند که در عمل به پایداری و ایمنی سیستم کمک می‌کنند:
- مقاومت در برابر خوردگی و فرسودگی: بدنه برنج فورجپذیر عمر طولانی‌تری ایجاد میکند.
- مقاومت در برابر رسوب‌پذیری: عملکرد شیر در طول زمان پایدار می‌ماند.
- آب‌بندی کامل: با آب‌بندی از جنس لاستیک NBR، نشتی در طول زمان به حداقل می‌رسد.
- بی‌صدا بودن عملکرد شیر: باز و بسته شدن شیر بدون صدای مزاحم انجام میشود.
- تنوع مدل و سایز: تنوع سایز از ۱/۲ تا ۳ اینچ در سه مدل مختلف از لحاظ عملکردی.
عوامل مؤثر بر قیمت شیر یکطرفه کیز ایران
قیمت شیر یکطرفه عدد ثابتی نیست و به چند عامل فنی و بازاری بستگی دارد.
- سایز: هرچه قطر بزرگ‌تر باشد، مصرف برنج و هزینه تولید بالاتر می‌رود.
- نوع مدل: شیر مکش به دلیل فیلتر استیل و ساختار ویژه‌اش با شیر دریچهای یا فنری ساده قیمت متفاوتی دارد.
- جنس قطعات: سوپاپ برنجی، فنر و دریچه استیل و آب‌بندی NBR روی قیمت اثر می‌گذارند.
- تعداد سفارش و نوسان بازار: قیمت مواد اولیه و حجم خرید در قیمت نهایی تأثیر مستقیم دارد. خرید عمده یا خرید رسمی معمولاً با تخفیف بهتری همراه است.
- قیمت جهانی و داخلی برنج: نوسان بازار فلزات مستقیماً بر قیمت متریال‌های اولیه، از جمله آلیاژ برنج، اثر می‌گذارد.
خرید شیر یکطرفه کیز ایران از سیال کنترل
انتخاب شیر مناسب برای هر پروژه به اطلاعات فنی نیاز دارد. در سیال کنترل می‌توانید با ذکر نوع سیال، دما، فشار و محل نصب، مدل مناسب را مشخص کنید. این کار از خرید اشتباه و هزینه‌های دوباره جلوگیری میکند. مزایای خرید از سیال کنترل عبارت‌اند از:
- دارای نمایندگی اختصاصی شیرآلات کیز ایران
- دسترسی به انواع سایزها و مدل‌ها
- مشاوره کارشناسی برای انتخاب سایز و مدل
- امکان خرید تک و عمده
- ارسال به سراسر کشور
برای استعلام قیمت و ثبت سفارش، با واحد فروش سیال کنترل تماس بگیرید. همچنین برای آشنایی با سایر شیرآلات صنعتی و انتخاب تجهیزات متناسب با نیاز پروژه، می‌توانید محصولات موجود را بررسی کنید.
جمع‌بندی نهایی
آنچه در این مقاله آموختیم این بود که شیر یکطرفه از برگشت سیال جلوگیری میکند و کیز ایران آن را در سه مدل دریچهای، فنری و سوپاپ مکش تولید میکند. دیدیم که مدل فنری با سوپاپ پلاستیکی یا برنجی عرضه میشود و محدوده دما و فشار هر مدل متفاوت است. همچنین یاد گرفتیم که انتخاب درست به محل نصب، دما، فشار و نوع جریان بستگی دارد و قیمت نیز تابع سایز، جنس و مدل شیر است.
حالا که مشخصات و تفاوت‌ها را می‌دانید، انتخاب دشوار نیست. اگر هنوز بین دو مدل مردد هستید، همین امروز با سیال کنترل تماس بگیرید و شرایط پروژه خود را مطرح کنید. انتخاب درست در شروع کار، هزینه تعمیر و توقف سیستم را کاهش میدهد.
سوالات متداول (FAQ)
شیر یکطرفه در چه نقاطی از شبکه باید نصب شود؟
شیر یکطرفه باید در هر نقطهای که جریان معکوس میتواند به تجهیزات آسیب بزند نصب شود. رایجترین موارد، خروجی پمپ، ورودی کنتور و خروجی مخزن تحت فشار است.
شیر سوپاپ مکش چه تأثیری بر عملکرد پمپ دارد؟
این شیر با نگه داشتن ستون آب در لوله مکش، پرایمینگ پمپ را بعد از خاموشی حفظ میکند. فیلتر استیل آن هم از ورود ذرات به پمپ جلوگیری میکند. البته فیلتر و فنر مقداری افت فشار در سمت مکش ایجاد می‌کنند. بنابراین هنگام طراحی باید NPSH در دسترس را بررسی کنید تا پمپ دچار کاویتاسیون نشود.
تفاوت عملکردی شیر فنری و دریچهای چیست؟
در شیر فنری، نیروی فنر استیل سوپاپ را به نشیمنگاه فشار میدهد و بسته شدن، مستقل از جاذبه انجام میشود. در شیر دریچهای، دریچه لولایی عمدتاً با وزن خود و فشار معکوس میبندد. نتیجه این است که مدل فنری سریعتر میبندد و ضربه قوچ کمتری ایجاد میکند. مدل دریچهای هم در حالت کاملاً باز افت فشار کمتری دارد، اما در توقف ناگهانی جریان احتمال ضربه بیشتر است.
چرا بدنه این شیر از برنج فورجپذیر ساخته میشود؟
برنج فورجپذیر MS58 پس از فورجینگ ساختاری متراکمتر پیدا میکند. این ویژگی مقاومت بدنه و تحمل فشار شیر را افزایش میدهد.
