وجود هوا در خطوط انتقال آب و سایر سیالات، موضوعی اجتنابناپذیر است که اگر بهدرستی مدیریت نشود، میتواند عملکرد کل شبکه را تحت تأثیر قرار دهد. هنگام آبگیری اولیه خطوط، آزاد شدن گازهای محلول در آب، تغییرات فشار یا حتی ورود هوا از برخی اتصالات، حجم مشخصی از هوا وارد سیستم میشود. این هوای محبوس بهتدریج در نقاط مرتفع لولهها تجمع پیدا کرده و در صورت عدم تخلیه، مشکلات متعددی از جمله کاهش ظرفیت انتقال، افت فشار، اختلال در عملکرد پمپها و ایجاد ضربه قوچ را به همراه خواهد داشت.
در مقابل، هنگام تخلیه خطوط لوله یا خاموش شدن ناگهانی پمپها نیز ممکن است فشار داخل لوله از فشار اتمسفر کمتر شود و شرایط ایجاد خلأ به وجود آید. ادامه این وضعیت میتواند باعث جدا شدن ستون آب، تغییر شکل لولهها و حتی آسیبهای جدی به تجهیزات شبکه شود.
شیر تخلیه هوا یکی از مهمترین تجهیزات ایمنی در سیستمهای انتقال آب است که بسیاری از متخصصان از آن به عنوان سیستم تنفسی یا «ریه های» خطوط لوله یاد میکنند. این تجهیز با کنترل خودکار ورود و خروج هوا، شرایط هیدرولیکی شبکه را در وضعیت پایدار نگه داشته و از بروز آسیبهای ناشی از افزایش یا کاهش غیرمجاز فشار جلوگیری میکند.
امروزه استفاده از شیر تخلیه هوا در خطوط انتقال آب خام، شبکههای توزیع آب شهری، ایستگاههای پمپاژ، خطوط انتقال فاضلاب و بسیاری از کاربردهای صنعتی، به یکی از الزامات طراحی مهندسی تبدیل شده است؛ زیرا عملکرد صحیح این تجهیز تأثیر مستقیمی بر ایمنی، راندمان و طول عمر شبکه دارد.

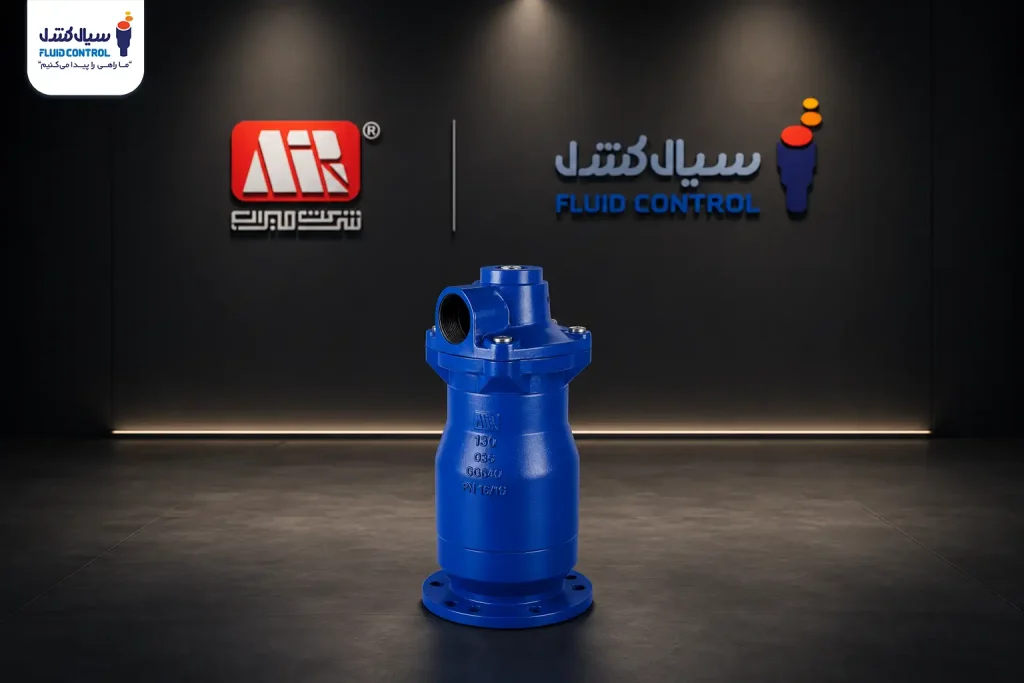

شیر تخلیه هوا چیست؟
شیر تخلیه هوا (Air Valve) نوعی شیر خودکار است که برای کنترل ورود و خروج هوا در خطوط انتقال سیالات طراحی شده است. وظیفه این تجهیز تنها تخلیه هوای محبوس نیست، بلکه بسته به نوع طراحی، میتواند سه عملکرد اساسی را بهصورت همزمان انجام دهد:
- تخلیه حجم زیاد هوا هنگام آبگیری اولیه خطوط لوله
- تخلیه مداوم حبابهای هوا در زمان بهرهبرداری
- ورود حجم کافی هوا هنگام تخلیه خط یا ایجاد فشار منفی
به همین دلیل، عملکرد این تجهیز را میتوان مشابه سیستم تنفس در بدن انسان دانست؛ همانطور که ریهها فرآیند دم و بازدم را انجام میدهند، شیر تخلیه هوا نیز ورود و خروج هوا را در خطوط لوله کنترل میکند تا شرایط عملکردی شبکه همواره پایدار باقی بماند.
این شیرها معمولاً در نقاط مرتفع مسیر، محل تغییر شیب خطوط، ایستگاههای پمپاژ و سایر نقاطی که احتمال تجمع هوا وجود دارد نصب میشوند و بدون نیاز به دخالت اپراتور، بر اساس تغییرات فشار و سطح آب داخل محفظه، عملکرد خود را انجام میدهند.
شیر تخلیه هوا چگونه کار میکند؟

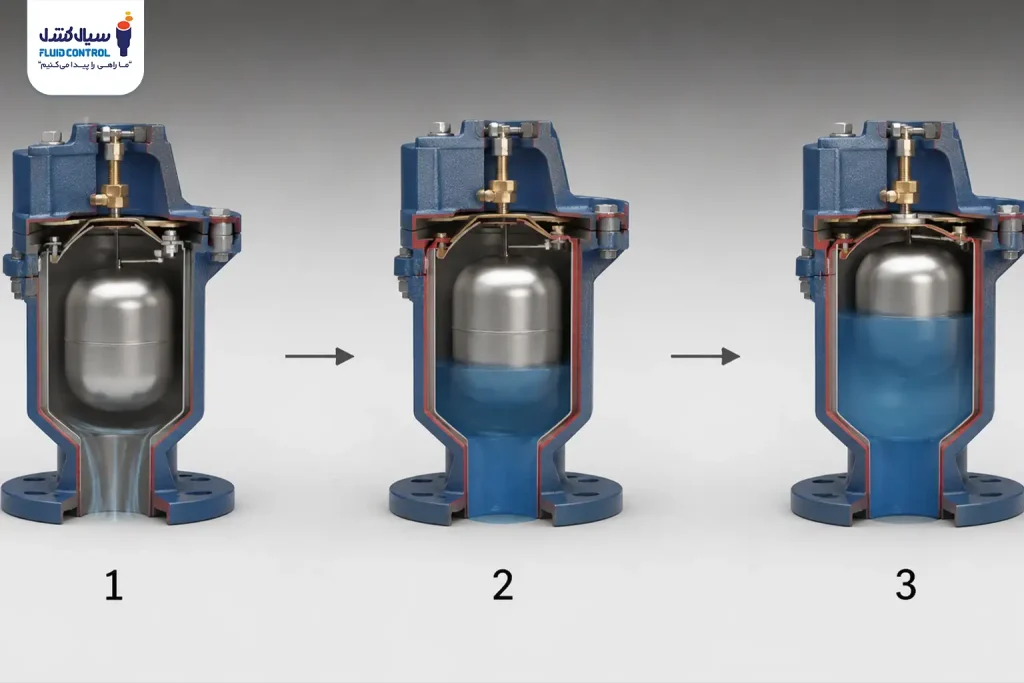

اساس عملکرد شیر تخلیه هوا بر مبنای اختلاف فشار، تغییر سطح آب داخل محفظه و حرکت شناور است. این فرآیند بهصورت کاملاً خودکار انجام میشود و نیازی به کنترل دستی یا فرمان الکتریکی ندارد. هر زمان که شرایط هیدرولیکی شبکه تغییر کند، شیر متناسب با آن واکنش نشان میدهد و عملیات ورود یا خروج هوا را انجام میدهد.
به طور کلی، عملکرد این تجهیز را میتوان در سه حالت اصلی بررسی کرد:
1. تخلیه هوا هنگام پر کردن خط لوله
در زمان راهاندازی یا پس از انجام تعمیرات، فضای داخلی لولهها عمدتاً از هوا پر شده است. با ورود آب به خط، این هوا باید به سرعت از سیستم خارج شود؛ زیرا باقی ماندن آن مانع پر شدن کامل لوله و برقراری جریان یکنواخت خواهد شد.
در این مرحله، شناور در پایینترین موقعیت خود قرار دارد و روزنه بزرگ شیر باز است. هوای داخل لوله از این مسیر خارج میشود و همزمان آب به تدریج وارد محفظه شیر میشود. پس از آنکه محفظه از آب پر شد، شناور به سمت بالا حرکت کرده و مسیر خروج هوا را میبندد تا از نشت آب جلوگیری شود.
تخلیه سریع هوا در این مرحله، علاوه بر تسریع فرآیند آبگیری، احتمال ایجاد موجهای فشاری و تنشهای ناخواسته در شبکه را نیز کاهش میدهد.
2. تخلیه حبابهای هوا در زمان بهرهبرداری
حتی پس از آبگیری کامل شبکه نیز فرآیند تولید هوا متوقف نمیشود. بخشی از گازهای محلول در آب در اثر تغییر فشار یا دما آزاد شده و به شکل حبابهای ریز در مسیر جریان حرکت میکنند. این حبابها به مرور زمان در نقاط مرتفع خط لوله تجمع پیدا میکنند.
با افزایش حجم هوای موجود در محفظه، سطح آب کاهش یافته و شناور کمی پایین میآید. در این وضعیت، روزنه کوچک شیر باز شده و حبابهای هوا با سرعت کنترلشده از سیستم خارج میشوند. پس از خروج هوا، فشار آب دوباره شناور را به سمت بالا هدایت میکند و مسیر خروج بسته میشود.
این فرآیند بهصورت مداوم و بدون نیاز به دخالت اپراتور تکرار میشود و باعث میشود ظرفیت عبور سیال در طول بهرهبرداری حفظ شود.
3. ورود هوا هنگام تخلیه خط یا ایجاد فشار منفی
یکی از مهمترین وظایف شیر تخلیه هوا، محافظت از خطوط لوله در برابر ایجاد خلأ است. این وضعیت معمولاً زمانی رخ میدهد که آب با سرعت زیاد از داخل خط خارج شود؛ برای مثال در اثر شکستگی لوله، باز شدن ناگهانی شیرهای تخلیه یا خاموش شدن پمپ.
در چنین شرایطی، اگر هوا نتواند وارد لوله شود، فشار داخلی از فشار اتمسفر کمتر خواهد شد و خلأ ایجاد میشود. ادامه این وضعیت ممکن است باعث جدا شدن ستون آب، تغییر شکل لولهها یا حتی فروریزش آنها شود.
هنگامی که فشار داخلی کاهش پیدا میکند، شناور بر اثر وزن خود پایین آمده و روزنه بزرگ شیر باز میشود. در نتیجه، حجم مناسبی از هوا وارد خط شده و اختلاف فشار از بین میرود. پس از بازگشت شرایط عادی، شناور مجدداً بالا آمده و مسیر ورود هوا را مسدود میکند.
همین عملکرد باعث شده است که شیر تخلیه هوا یکی از مهمترین تجهیزات حفاظتی در خطوط انتقال آب و تأسیسات پمپاژ باشد.

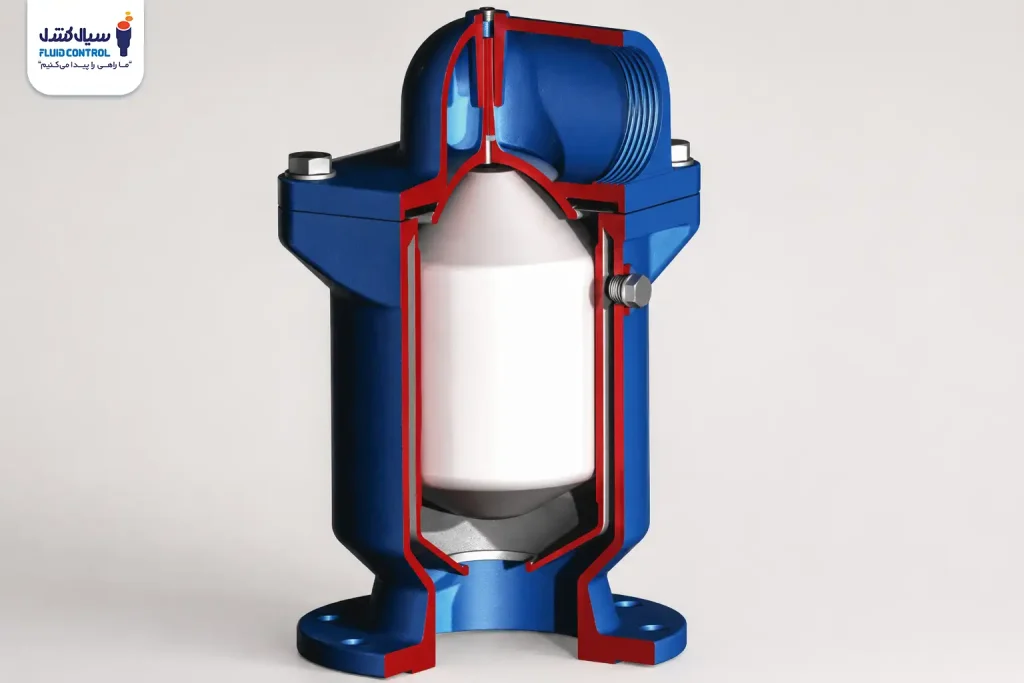

اجزای اصلی شیر تخلیه هوا
اگرچه طراحی داخلی شیرهای هوا در برندهای مختلف تفاوتهایی دارد، اما اغلب آنها از مجموعهای از قطعات اصلی تشکیل شدهاند که هر کدام وظیفه مشخصی بر عهده دارند.
بدنه
بدنه، بخش اصلی شیر است و باید در برابر فشار داخلی، تنشهای مکانیکی و عوامل محیطی مقاومت کافی داشته باشد. در بسیاری از مدلهای مورد استفاده در شبکههای آبرسانی، بدنه از چدن داکتیل ساخته میشود که علاوه بر استحکام بالا، مقاومت مناسبی در برابر خوردگی نیز دارد. در برخی کاربردهای خاص نیز از فولاد ضدزنگ یا آلیاژهای مقاوم استفاده میشود.
شناور
شناور مهمترین قطعه متحرک شیر محسوب میشود و عملکرد آن مستقیماً بر باز و بسته شدن مسیرهای عبور هوا تأثیر میگذارد. این قطعه با تغییر سطح آب داخل محفظه حرکت میکند و متناسب با شرایط شبکه، مسیر ورود یا خروج هوا را کنترل میکند.
روزنههای عبور هوا (اوریفیس)
در بسیاری از شیرهای هوا دو مسیر مجزا برای عبور هوا در نظر گرفته میشود:
- روزنه بزرگ برای تخلیه حجم زیاد هوا هنگام آبگیری و همچنین ورود هوا در زمان ایجاد خلأ.
- روزنه کوچک برای خروج تدریجی حبابهای هوا در طول بهرهبرداری.
این طراحی باعث میشود هر دو فرآیند با سرعت مناسب و بدون ایجاد نوسانات شدید در سیستم انجام شوند.
مکانیزم آببندی
پس از خروج کامل هوا، لازم است مسیر عبور هوا بهطور کامل بسته شود تا از نشت آب جلوگیری شود. این وظیفه بر عهده مجموعه آببندی شیر است که معمولاً از مواد مقاوم در برابر فشار، سایش و خوردگی ساخته میشود. کیفیت این بخش تأثیر مستقیمی بر عمر مفید و عملکرد بدون نشتی شیر دارد.
انواع شیر تخلیه هوا
شیرهای هوا بر اساس نوع عملکرد و قابلیتهای خود در مدلهای مختلفی تولید میشوند. انتخاب هر یک از این مدلها به شرایط هیدرولیکی شبکه، حجم هوای قابل تخلیه، فشار کاری و نوع بهرهبرداری بستگی دارد.
به طور کلی، این تجهیزات در سه گروه اصلی قرار میگیرند.
شیر تخلیه هوای تکمنظوره (Air Release Valve)
این مدل برای تخلیه حبابهای هوای ایجادشده در زمان بهرهبرداری طراحی شده است. زمانی که شبکه در شرایط عادی کار میکند، مقدار کمی هوا بهصورت مداوم در نقاط مرتفع خطوط جمع میشود. شیر تکمنظوره این حبابها را بهطور خودکار تخلیه میکند، اما برای خروج حجم زیاد هوا هنگام آبگیری یا ورود هوا در زمان ایجاد خلأ طراحی نشده است.
به همین دلیل، این مدل معمولاً در شرایطی استفاده میشود که حجم هوای محبوس محدود باشد و نیاز اصلی، تخلیه پیوسته حبابهای هوا باشد.
شیر هوا/خلأ (Air/Vacuum Valve)
این نوع شیر دارای روزنهای با قطر بزرگ است و برای دو وظیفه اصلی طراحی شده است: تخلیه حجم زیاد هوا هنگام پر شدن خط و ورود سریع هوا هنگام تخلیه یا ایجاد فشار منفی.
با این حال، این مدل توانایی تخلیه مداوم حبابهای ریز در زمان بهرهبرداری را ندارد و بیشتر در شرایطی به کار میرود که کنترل فرآیند آبگیری و جلوگیری از ایجاد خلأ اهمیت بیشتری داشته باشد.
شیر هوای ترکیبی (Combination Air Valve)
شیر هوای ترکیبی، کاملترین و پرکاربردترین نوع شیر هوا در شبکههای انتقال آب است. این مدل، عملکرد دو نوع قبلی را در یک مجموعه ترکیب کرده و میتواند سه وظیفه اصلی را بهطور همزمان انجام دهد:
- تخلیه حجم زیاد هوا هنگام آبگیری خط
- تخلیه مداوم حبابهای هوا در زمان بهرهبرداری
- ورود حجم کافی هوا هنگام تخلیه خط یا ایجاد فشار منفی
به دلیل همین ویژگیها، شیر هوای ترکیبی در بسیاری از خطوط انتقال آب خام، شبکههای آبرسانی شهری، ایستگاههای پمپاژ و تأسیسات صنعتی بهعنوان گزینه استاندارد مورد استفاده قرار میگیرد.
کاربردهای شیر تخلیه هوا
شیر تخلیه هوا یکی از تجهیزات کلیدی در شبکههای انتقال سیالات است و نقش آن تنها به خطوط انتقال آب محدود نمیشود. هر سیستمی که احتمال تجمع هوا یا ایجاد فشار منفی در آن وجود داشته باشد، میتواند به این تجهیز نیاز داشته باشد.
در صنعت آب و فاضلاب، این شیر بهعنوان یکی از اجزای اصلی حفاظت از خطوط انتقال شناخته میشود و در بسیاری از استانداردهای طراحی، استفاده از آن الزامی است. علاوه بر این، در صنایع مختلف نیز برای حفظ پایداری جریان و جلوگیری از آسیب به تجهیزات مورد استفاده قرار میگیرد.
مهمترین کاربردهای شیر تخلیه هوا عبارتاند از:
- خطوط انتقال آب خام
- شبکههای توزیع آب شهری
- خطوط انتقال آب تصفیهشده
- خطوط انتقال فاضلاب تحت فشار
- ایستگاههای پمپاژ
- مخازن ذخیره آب
- چاههای عمیق و سیستمهای پمپاژ عمودی
- نیروگاهها
- صنایع نفت، گاز و پتروشیمی
- صنایع فولاد، معدن و کارخانههای فرآوری
- سیستمهای آبیاری تحت فشار
استفاده صحیح از این تجهیز باعث میشود راندمان انتقال سیال افزایش پیدا کرده و هزینههای ناشی از تعمیرات و توقف بهرهبرداری به میزان قابل توجهی کاهش یابد.
خرید شیرآلات تخصصی میراب از سیال کنترل
انواع شیرآلات صنعتی با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
اصول صحیح نصب شیر تخلیه هوا
عملکرد مناسب شیر تخلیه هوا تنها به کیفیت ساخت آن وابسته نیست؛ بلکه نحوه نصب نیز تأثیر مستقیمی بر راندمان و طول عمر تجهیز دارد. یکی از مهمترین نکات این است که شیر باید در محلی نصب شود که هوا بتواند بهراحتی به آن دسترسی پیدا کند.
به همین دلیل، در اغلب پروژهها شیر هوا روی یک انشعاب عمودی و در ارتفاعی بالاتر از خط اصلی قرار میگیرد. این روش نصب باعث میشود هوای موجود در خط بدون مانع به داخل شیر هدایت شده و بهطور کامل تخلیه شود.
نصب شیر هوا بهصورت کاملاً عمودی
شناور داخلی شیر بر اساس نیروی وزن و تغییر سطح آب عمل میکند؛ بنابراین قرار گرفتن بدنه در وضعیت کاملاً عمودی یکی از مهمترین شروط عملکرد صحیح آن است.
اگر شیر با زاویه نصب شود، حرکت شناور دچار اختلال شده و عملکرد صحیح تجهیز تضمین نخواهد شد. حتی در خطوطی که دارای شیب زیاد هستند، لازم است انشعاب شیر بهگونهای اجرا شود که فلنج نصب شیر کاملاً افقی باشد.
استفاده از شیر ایزوله
برای انجام سرویسهای دورهای یا تعمیرات، توصیه میشود در زیر شیر تخلیه هوا یک شیر قطع و وصل نصب شود. در اغلب پروژهها از شیر کشویی یا شیر پروانهای ویفری بهعنوان شیر ایزوله استفاده میشود. این کار امکان خارج کردن شیر هوا از مدار را بدون نیاز به تخلیه کل خط لوله فراهم میکند و عملیات تعمیر و نگهداری را بسیار سادهتر میسازد.
انتخاب قطر مناسب انشعاب
قطر انشعاب محل نصب باید به گونهای انتخاب شود که جریان هوا بدون محدودیت وارد یا خارج شود.
در خطوط با قطر کمتر از DN600 معمولاً قطر انشعاب حدود نصف قطر خط اصلی در نظر گرفته میشود و ارتفاع انشعاب نیز تقریباً برابر با قطر لوله اصلی انتخاب میشود. در خطوط با قطر DN600 و بزرگتر نیز معمولاً حداقل قطر و ارتفاع انشعاب ۶۰۰ میلیمتر در نظر گرفته میشود. البته این مقادیر باید با شرایط پروژه و دستورالعمل سازنده تطبیق داده شوند.
جمع بندی
شیر تخلیه هوا یکی از مهمترین تجهیزات حفاظتی در خطوط انتقال آب و سایر سیستمهای لولهکشی تحت فشار است که نقش مؤثری در حفظ پایداری شرایط هیدرولیکی شبکه ایفا میکند. این تجهیز با تخلیه هوای محبوس هنگام آبگیری، خروج حبابهای هوا در زمان بهرهبرداری و ورود هوا در شرایط ایجاد فشار منفی، از بروز مشکلاتی مانند افت راندمان، ضربه قوچ، ایجاد خلأ و آسیب به خطوط لوله جلوگیری میکند.
با این حال، عملکرد مطلوب شیر تخلیه هوا تنها به کیفیت ساخت آن وابسته نیست. انتخاب مدل مناسب، جانمایی صحیح بر اساس تحلیل هیدرولیکی، نصب اصولی و انجام سرویسهای دورهای، عواملی هستند که تأثیر مستقیمی بر ایمنی، طول عمر و بهرهوری شبکه دارند. به همین دلیل، استفاده از شیر تخلیه هوای استاندارد و متناسب با شرایط پروژه، میتواند هزینههای نگهداری را کاهش داده و عملکرد پایدار سیستم را در بلندمدت تضمین کند.
