مقدمه
در بسیاری از صنایع، شیرآلات صنعتی تنها وظیفه قطع و وصل جریان را بر عهده ندارند، بلکه نقش مهمی در حفظ ایمنی، افزایش قابلیت اطمینان تجهیزات و تداوم فرآیندهای عملیاتی ایفا میکنند. انتخاب یک شیر نامناسب میتواند باعث نشتی، افت فشار، افزایش هزینههای تعمیر و نگهداری و حتی توقف خط تولید شود. به همین دلیل، مهندسان و طراحان تأسیسات همواره شیرآلاتی را انتخاب میکنند که علاوه بر کیفیت ساخت، با استانداردهای معتبر بینالمللی نیز مطابقت داشته باشند.
در میان انواع شیرهای صنعتی، شیر کشویی (Gate Valve) یکی از پرکاربردترین گزینهها برای ایزوله کردن خطوط انتقال سیال به شمار میرود. این نوع شیر به دلیل ایجاد مسیر مستقیم برای عبور سیال، افت فشار بسیار کمی ایجاد میکند و زمانی که کاملاً باز باشد، تقریباً هیچ مانعی در مسیر جریان وجود نخواهد داشت. به همین دلیل، از آن در صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع فولاد، تأسیسات آب و بسیاری از فرآیندهای صنعتی استفاده میشود.
یکی از رایجترین مدلهای این شیر، طراحی OS&Y (Outside Screw & Yoke) است. در این ساختار، رزوه ساقه در خارج از بدنه قرار میگیرد و همین موضوع مزایایی مانند کاهش خوردگی، سهولت تعمیرات، روانکاری آسان و امکان مشاهده وضعیت باز یا بسته بودن شیر را فراهم میکند. این ویژگیها باعث شدهاند شیرهای OS&Y در خطوط حساس و پروژههای صنعتی، انتخابی قابل اعتماد باشند.
در این مقاله، شیر کشویی OS&Y میراب را از جنبههای مختلف بررسی میکنیم؛ از مشخصات فنی و فلسفه طراحی گرفته تا اجزای اصلی، ویژگیهای عملکردی و استانداردهایی که کیفیت و قابلیت اطمینان این محصول را تضمین میکنند.

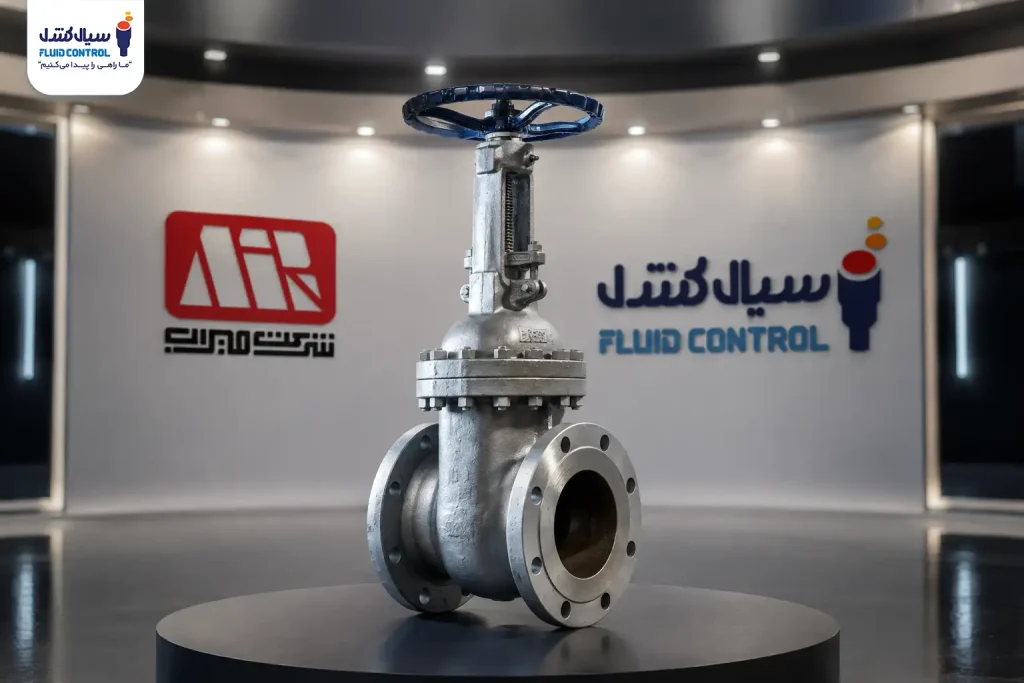

معرفی شیر کشویی OS&Y میراب
شیر کشویی OS&Y میراب یک شیر صنعتی فلنجدار با نشیمنگاه فلزی (Metal Seat) است که برای قطع و وصل کامل جریان در خطوط انتقال طراحی شده است. این محصول مطابق با استانداردهای معتبر جهانی تولید میشود و در بسیاری از پروژههای صنعتی، گزینهای مطمئن برای کنترل جریان سیالات محسوب میشود.
بدنه این شیر از فولاد ریختگی مقاوم ساخته شده و در کنار ساقه استنلس استیل، نشیمنگاه فلزی و سیستم آببندی ترکیبی، عملکردی پایدار در شرایط کاری مختلف ارائه میدهد. همچنین طراحی آن به گونهای انجام شده که تعمیرات و سرویسهای دورهای با حداقل زمان و هزینه قابل انجام باشد.
برخی از مهمترین مشخصات این محصول عبارتاند از:
- طراحی از نوع Gate Valve OS&Y
- اتصال فلنجی Raised Face
- کلاس فشاری Class 150
- سایزهای 3 تا 8 اینچ (DN80 تا DN200)
- دمای کاری تا 110 درجه سانتیگراد
- عملکرد دستی با فلکه
- قابلیت آببندی دوطرفه (Bi-Directional)
ترکیب این ویژگیها باعث شده است شیر کشویی OS&Y میراب در صنایع مختلف، از خطوط انتقال آب گرفته تا واحدهای نفت، گاز و پتروشیمی، عملکرد قابل اعتمادی داشته باشد.
یکی از مهمترین تصمیمات مهندسی در این محصول، استفاده از طراحی Outside Screw & Yoke است. در این ساختار، رزوه ساقه خارج از مسیر سیال قرار دارد؛ بنابراین احتمال خوردگی، رسوبگیری و آسیب به رزوهها به میزان قابل توجهی کاهش پیدا میکند. علاوه بر این، اپراتور میتواند تنها با مشاهده موقعیت ساقه، از باز یا بسته بودن شیر اطمینان حاصل کند.

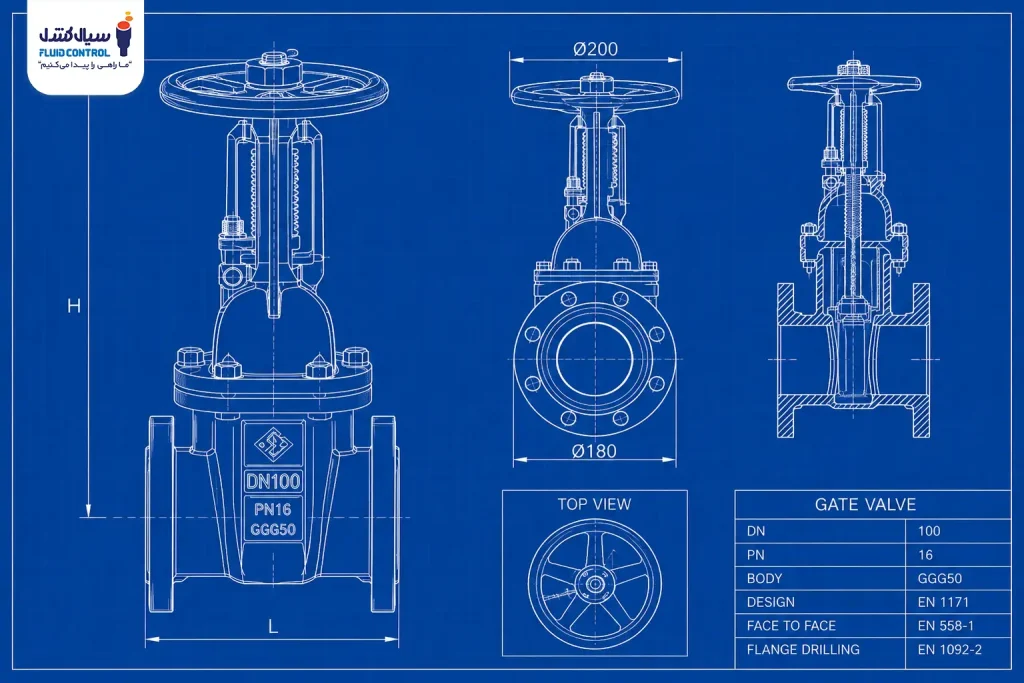

بررسی اجزای اصلی شیر کشویی OS&Y میراب
1. بدنه (Body)
بدنه مهمترین بخش سازهای شیر محسوب میشود و تمامی اجزای داخلی را در خود جای میدهد. این قطعه باید علاوه بر تحمل فشار سیال، در برابر نیروهای ناشی از نصب، تغییرات دمایی و تنشهای مکانیکی نیز مقاومت کافی داشته باشد.
در شیر کشویی OS&Y میراب، بدنه از فولاد ریختگی ASTM A216 Gr. WCB ساخته شده است. این آلیاژ به دلیل استحکام بالا، قابلیت ماشینکاری مناسب و مقاومت مطلوب در شرایط کاری مختلف، یکی از رایجترین متریالها در تولید شیرآلات صنعتی به شمار میرود.
اتصال فلنجی Raised Face مطابق استاندارد ASME B16.5 نیز نصب آسان و آببندی مطمئن شیر را در خطوط لوله تضمین میکند.
2. درپوش (Bonnet)
درپوش محل قرارگیری ساقه، پکینگ و سایر اجزای متحرک است و نقش مهمی در آببندی و حفاظت از قطعات داخلی دارد.
میراب در این محصول از طراحی Bolted Bonnet استفاده کرده است. این نوع اتصال علاوه بر استحکام مناسب، امکان باز کردن شیر و دسترسی به قطعات داخلی را فراهم میکند. به همین دلیل، انجام سرویسهای دورهای، تعویض پکینگ یا تعمیر اجزای داخلی با سرعت بیشتری انجام میشود و هزینههای تعمیرات نیز کاهش پیدا میکند.
3. گوه (Solid Wedge)
گوه مهمترین قطعه آببندی در شیر کشویی است و هنگام بسته شدن، مسیر جریان را به طور کامل مسدود میکند.
در این محصول از گوه یکپارچه (Solid Wedge) استفاده شده است. این طراحی استحکام مکانیکی بالایی دارد و فشار واردشده را به صورت یکنواخت روی نشیمنگاه توزیع میکند. همین موضوع باعث افزایش کیفیت آببندی و کاهش استهلاک قطعات در طول زمان میشود.
4. نشیمنگاه (Seat)
کیفیت عملکرد هر شیر کشویی تا حد زیادی به طراحی نشیمنگاه آن بستگی دارد. میراب در این محصول از Metal Seat همراه با روکش استنلس استیل استفاده کرده است تا مقاومت بیشتری در برابر سایش، خوردگی و سیکلهای مکرر کاری ایجاد شود.
این ساختار باعث میشود شیر در شرایط سخت صنعتی نیز عملکرد پایداری داشته باشد و نیاز به تعمیرات زودهنگام کاهش پیدا کند.
5. ساقه (Stem)
ساقه یکی از مهمترین اجزای متحرک در شیر کشویی محسوب میشود و وظیفه دارد حرکت دورانی فلکه را به حرکت خطی گوه تبدیل کند. از آنجا که این قطعه در هر بار باز و بسته شدن شیر تحت تنشهای کششی، فشاری و پیچشی قرار میگیرد، انتخاب متریال مناسب برای آن اهمیت زیادی دارد.
در شیر کشویی OS&Y میراب، ساقه از فولاد زنگنزن ASTM A276 Type 420 ساخته شده است. این آلیاژ علاوه بر مقاومت مناسب در برابر خوردگی، سختی و استحکام بالایی دارد و در برابر سایش ناشی از عملکرد مداوم مقاومت مطلوبی از خود نشان میدهد. همین ویژگیها باعث میشود رزوههای ساقه در طول زمان کیفیت خود را حفظ کرده و عملکرد شیر دچار افت نشود.
یکی دیگر از مزایای این طراحی، قرار گرفتن رزوه ساقه در خارج از مسیر سیال است. این ویژگی احتمال رسوبگیری، خوردگی و گیر کردن رزوهها را کاهش میدهد و عملیات روانکاری و سرویس دورهای را سادهتر میکند.
6. سیستم آببندی ساقه (Packing)
یکی از حساسترین نقاط هر شیر صنعتی، محل عبور ساقه از بدنه است. اگر این قسمت آببندی مناسبی نداشته باشد، احتمال نشت سیال به محیط افزایش پیدا میکند و علاوه بر کاهش راندمان، ایمنی سیستم نیز تحت تأثیر قرار میگیرد.
میراب برای آببندی این بخش از ترکیب PTFE و Graphite استفاده کرده است. PTFE اصطکاک بسیار کمی دارد و حرکت نرم ساقه را امکانپذیر میکند، در حالی که گرافیت مقاومت بالایی در برابر فشار و دما از خود نشان میدهد. ترکیب این دو ماده باعث شده است سیستم آببندی علاوه بر دوام بالا، نیاز کمتری به تنظیم یا تعویض داشته باشد.
7. بکسیت (Back Seat Bushing)
یکی از ویژگیهایی که معمولاً در شیرهای صنعتی باکیفیت دیده میشود، استفاده از Back Seat Bushing است. این قطعه زمانی که شیر کاملاً باز باشد، یک سطح آببندی ثانویه ایجاد میکند و فشار وارد شده بر روی پکینگ را کاهش میدهد.
در نتیجه این طراحی، عمر سیستم آببندی افزایش پیدا میکند و در برخی عملیات تعمیراتی نیز امکان سرویس پکینگ با ریسک کمتر فراهم میشود. وجود این قطعه نشان میدهد که در طراحی شیر، علاوه بر عملکرد، به هزینههای نگهداری و طول عمر تجهیز نیز توجه شده است.
8. فلکه (Handwheel)
کنترل دستی شیر توسط فلکه انجام میشود. طراحی مناسب فلکه باعث میشود اپراتور بتواند با صرف نیروی کمتر، شیر را بهآرامی باز یا بسته کند و کنترل دقیقتری بر فرآیند داشته باشد.
فلکه این محصول از چدن داکتیل یا فولاد St37-2 با پوشش اپوکسی تولید میشود. این پوشش از سطح فلکه در برابر خوردگی و عوامل محیطی محافظت میکند و دوام آن را افزایش میدهد.
همچنین جهت بسته شدن شیر مطابق استانداردهای رایج صنعتی، در جهت عقربههای ساعت است که کار با آن را برای اپراتورها سادهتر میکند.
ویژگیهای طراحی شیر کشویی OS&Y میراب
طراحی هر شیر صنعتی مجموعهای از تصمیمات مهندسی است که بر عملکرد، طول عمر و قابلیت اطمینان آن تأثیر مستقیم میگذارد. شیر کشویی OS&Y میراب نیز با بهرهگیری از چند ویژگی مهم، عملکرد قابل قبولی در شرایط کاری مختلف ارائه میدهد.
مکانیزم Outside Screw & Yoke (OS&Y)
اصلیترین ویژگی این محصول، استفاده از مکانیزم Outside Screw & Yoke است. در این طراحی، رزوه ساقه در خارج از بدنه قرار میگیرد و مهره محرک روی یوک نصب میشود. با چرخش فلکه، ساقه به سمت بالا یا پایین حرکت کرده و گوه را جابهجا میکند.
این ساختار چند مزیت مهم ایجاد میکند:
- جلوگیری از تماس رزوه با سیال
- کاهش احتمال خوردگی و رسوبگیری
- سهولت روانکاری و بازرسی
- امکان تشخیص وضعیت باز یا بسته بودن شیر تنها با مشاهده ساقه
به همین دلیل، طراحی OS&Y در بسیاری از صنایع حساس نسبت به مدلهای معمولی ترجیح داده میشود.
ساقه بالارونده (Rising Stem)
در این شیر، همزمان با باز شدن مسیر جریان، ساقه نیز از بدنه خارج میشود. این ویژگی باعث میشود اپراتور بدون نیاز به نشانگر اضافی، وضعیت عملکرد شیر را بهصورت چشمی بررسی کند.
اگرچه این طراحی به فضای بیشتری در قسمت بالای شیر نیاز دارد، اما در واحدهای صنعتی که دسترسی و ایمنی اهمیت بیشتری دارد، یک مزیت قابل توجه محسوب میشود.
نشیمنگاه فلزی (Metal Seat)
یکی از مهمترین مزایای این محصول، استفاده از نشیمنگاه فلزی است. برخلاف نشیمنگاههای نرم، در این طراحی عملیات آببندی از طریق تماس دو سطح فلزی ماشینکاریشده انجام میشود.
این ساختار مقاومت بالایی در برابر سایش، ضربه، فشار و سیکلهای مکرر باز و بسته شدن دارد و برای خطوط انتقال صنعتی گزینه مناسبی به شمار میرود.
آببندی دوطرفه (Bi-Directional Sealing)
قابلیت آببندی دوطرفه یکی دیگر از ویژگیهای مهم این شیر است. این قابلیت باعث میشود شیر بدون وابستگی به جهت جریان، عملکرد مناسبی داشته باشد و در هر دو مسیر از نشت سیال جلوگیری کند.
این ویژگی انعطاف بیشتری در طراحی خطوط لوله ایجاد میکند و در پروژههایی که احتمال تغییر جهت جریان وجود دارد، مزیت مهمی محسوب میشود.
جدول مقایسه شیر کشویی OS&Y و Non-Rising Stem
| ویژگی | شیر کشویی OS&Y | شیر کشویی Non-Rising Stem |
|---|---|---|
| محل رزوه ساقه | خارج از بدنه | داخل بدنه |
| مشاهده وضعیت شیر | بسیار آسان | نیاز به نشانگر |
| مقاومت در برابر خوردگی رزوه | بالا | کمتر |
| سهولت تعمیر و نگهداری | بالا | متوسط |
| نیاز به فضای نصب | بیشتر | کمتر |
| مناسب برای فضاهای محدود | خیر | بله |
| مناسب برای صنایع فرایندی | بسیار مناسب | مناسب |
استانداردهای طراحی و آزمون
رعایت استانداردهای بینالمللی یکی از مهمترین معیارهای ارزیابی کیفیت شیرآلات صنعتی است. این استانداردها تنها به ابعاد یا جنس قطعات محدود نمیشوند، بلکه تمامی مراحل طراحی، ساخت، مونتاژ و آزمون را پوشش میدهند. شیر کشویی OS&Y میراب نیز بر اساس مجموعهای از استانداردهای معتبر تولید و آزمایش میشود تا عملکردی مطمئن و پایدار در شرایط مختلف کاری ارائه دهد.
استاندارد ASME B16.34
استاندارد ASME B16.34 به عنوان یکی از مهمترین مراجع طراحی شیرآلات صنعتی شناخته میشود. این استاندارد الزامات مربوط به طراحی مکانیکی، فشار و دمای کاری، ضخامت بدنه، انتخاب متریال و استحکام قطعات را مشخص میکند. رعایت این الزامات باعث میشود شیر در شرایط عملیاتی پیشبینیشده، عملکرد ایمن و قابل اعتمادی داشته باشد.
استاندارد ASME B16.5
اتصال فلنجی شیر کشویی OS&Y میراب مطابق استاندارد ASME B16.5 طراحی شده است. این استاندارد ابعاد فلنج، قطر پیچها، فاصله سوراخها و کلاسهای فشاری را تعیین میکند تا شیر بدون نیاز به تغییرات اضافی، با سایر تجهیزات استاندارد در خطوط لوله سازگار باشد. رعایت این استاندارد علاوه بر تسهیل نصب، به بهبود کیفیت آببندی اتصال نیز کمک میکند.
استاندارد ASME B16.10
یکی دیگر از استانداردهای مهم مورد استفاده در این محصول، ASME B16.10 است که فاصله Face to Face شیر را مشخص میکند. یکسان بودن این ابعاد باعث میشود در زمان تعمیر یا تعویض تجهیزات، امکان جایگزینی شیر بدون تغییر در سیستم لولهکشی وجود داشته باشد. این موضوع زمان توقف خط تولید و هزینههای اجرایی را کاهش میدهد.
استانداردهای API 598، ISO 5208 و DIN EN 12266-1
پس از پایان فرآیند تولید، شیر کشویی OS&Y میراب تحت مجموعهای از آزمونهای کنترل کیفیت قرار میگیرد. این آزمونها بر اساس استانداردهای API 598، ISO 5208 و DIN EN 12266-1 انجام میشوند و عملکرد شیر را از نظر استحکام بدنه، کیفیت آببندی و میزان نشتی بررسی میکنند.
اجرای این آزمایشها پیش از عرضه محصول، اطمینان میدهد که شیر در فشار و شرایط کاری تعیینشده، عملکرد مورد انتظار را ارائه میدهد و الزامات فنی پروژههای صنعتی را برآورده میکند.
خرید شیرآلات تخصصی میراب از سیال کنترل
انواع شیرآلات صنعتی با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
مزایای شیر کشویی OS&Y میراب
انتخاب یک شیر صنعتی مناسب تنها به مشخصات فنی آن محدود نمیشود، بلکه عواملی مانند دوام، قابلیت اطمینان، سهولت نگهداری و انطباق با استانداردهای بینالمللی نیز در تصمیمگیری نقش مهمی دارند. شیر کشویی OS&Y میراب با تکیه بر طراحی مهندسی و استفاده از متریال باکیفیت، بسیاری از این نیازها را پوشش میدهد و برای طیف گستردهای از کاربردهای صنعتی گزینهای قابل اعتماد به شمار میرود.
از مهمترین مزایای این محصول میتوان به موارد زیر اشاره کرد:
- طراحی OS&Y با امکان مشاهده وضعیت باز یا بسته بودن شیر
- قرارگیری رزوه ساقه خارج از مسیر سیال و کاهش احتمال خوردگی
- استفاده از نشیمنگاه فلزی با مقاومت بالا در برابر سایش
- بهرهگیری از گوه یکپارچه (Solid Wedge) برای افزایش استحکام و کیفیت آببندی
- امکان تعمیر و سرویس آسان به دلیل استفاده از درپوش پیچ و مهرهای (Bolted Bonnet)
- آببندی دوطرفه و عملکرد مطمئن در هر دو جهت جریان
- تولید مطابق با استانداردهای معتبر بینالمللی
- مناسب برای خطوط انتقال آب، صنایع نفت، گاز، پتروشیمی، نیروگاهها و سایر واحدهای صنعتی
ترکیب این ویژگیها باعث شده است شیر کشویی OS&Y میراب علاوه بر عملکرد پایدار، هزینههای تعمیر و نگهداری را نیز در بلندمدت کاهش دهد و بهرهوری سیستم را افزایش دهد.
جمعبندی
شیر کشویی OS&Y میراب نمونهای از یک تجهیز صنعتی است که طراحی آن بر پایه اصول مهندسی، دوام بالا و قابلیت اطمینان انجام شده است. استفاده از بدنه فولادی مقاوم، ساقه استنلس استیل، نشیمنگاه فلزی، سیستم آببندی ترکیبی و مکانیزم Outside Screw & Yoke موجب شده این محصول در شرایط کاری مختلف عملکردی پایدار و مطمئن ارائه دهد.
علاوه بر کیفیت ساخت، انطباق با استانداردهای بینالمللی مانند ASME B16.34، ASME B16.5، ASME B16.10، API 598، ISO 5208 و DIN EN 12266-1 نشان میدهد که این شیر از نظر طراحی، ساخت و آزمونهای کنترل کیفیت، الزامات صنایع مختلف را برآورده میکند.
اگر در یک پروژه صنعتی، قابلیت اطمینان، طول عمر بالا، سهولت تعمیرات و کاهش هزینههای نگهداری از معیارهای اصلی انتخاب شیرآلات باشند، شیر کشویی OS&Y میراب میتواند یکی از گزینههای مناسب برای بررسی باشد. انتخاب صحیح این تجهیز علاوه بر افزایش ایمنی و پایداری سیستم، به بهبود عملکرد خطوط انتقال و کاهش هزینههای بهرهبرداری در بلندمدت نیز کمک خواهد کرد.
سوالات متداول (FAQ)
شیر کشویی OS&Y میراب برای چه کاربردهایی مناسب است؟
این شیر بیشتر در خطوط انتقال آب، صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع فولاد و سایر فرآیندهای صنعتی که نیاز به قطع و وصل کامل جریان دارند، استفاده میشود.
تفاوت شیر کشویی OS&Y با مدل Non-Rising Stem چیست؟
در مدل OS&Y، ساقه هنگام باز شدن شیر به سمت بالا حرکت میکند و وضعیت شیر بهراحتی قابل مشاهده است. همچنین رزوه ساقه خارج از مسیر سیال قرار دارد که احتمال خوردگی و رسوبگیری را کاهش میدهد. در مدل Non-Rising Stem، ساقه ثابت میماند و این نوع شیر بیشتر برای فضاهای محدود یا خطوط دفنی مناسب است.
آیا شیر کشویی OS&Y میراب قابلیت آببندی در هر دو جهت جریان را دارد؟
بله، این محصول از طراحی Bi-Directional Sealing بهره میبرد و میتواند در هر دو جهت جریان، آببندی مناسبی ایجاد کند. این ویژگی انعطاف بیشتری در طراحی و بهرهبرداری از خطوط لوله فراهم میکند.
