شیر پروانه ای بدون فلنج میراب یا Wafer Type Butterfly Valve یکی از گزینههای کاربردی برای کنترل و قطعووصل جریان در خطوط لوله است. طراحی فشرده این شیر باعث شده در پروژههایی که محدودیت فضا اهمیت دارد، انتخاب مناسبی باشد. این محصول امکان نصب بین فلنجها را فراهم میکند و در سایزها و ردههای فشاری مختلف قابل استفاده است.
یکی از نقاط قوت اصلی این محصول، ضخامت کم و ابعاد جمعوجور آن است. همین ویژگی، فضای موردنیاز برای نصب را کاهش میدهد و اجرای شیر را در بسیاری از خطوط سادهتر میکند. کاتالوگ میراب، این شیر را برای سایزهای DN20 تا DN600 میلیمتر و فشارهای PN6 تا PN16 بار معرفی میکند. همچنین استاندارد طول شیر ISO 5752 Series 20 یا EN 558 Series 20 و استاندارد فلنج DIN EN 1092 و ASME/ANSI B16.5 Class 150 اعلام شده است.
شیر پروانه ای بدون فلنج میراب
شیر پروانه ای بدون فلنج نوعی شیر ربعگرد است که برای نصب بین دو فلنج خط لوله طراحی میشود. در این ساختار، دیسک شیر در مرکز مسیر سیال قرار دارد و با چرخش خود، مسیر عبور را باز یا بسته میکند. در حالت کاملاً باز، دیسک در موقعیت میانی قرار میگیرد. این طراحی امکان عبور مناسب جریان را فراهم میکند و به کاهش افت فشار کمک میکند. کاتالوگ میراب همچنین به قابلیت آببندی دوطرفه این شیر اشاره کرده است. لاینر الاستومری U شکل، سطح داخلی بدنه را پوشش میدهد و نقش مهمی در آببندی دارد.
نکته مهم برای خریداران صنعتی این است که انتخاب شیرآلات صنعتی فقط بر اساس سایز لوله انجام نمیشود. فشار کاری، نوع سیال، دمای سیال، استاندارد فلنج و نوع عملکرد شیر باید همزمان بررسی شوند. انتخاب صحیح در همین مرحله میتواند از هزینههای اضافی نصب، تعویض و تعمیرات در آینده جلوگیری کند.
مشخصات فنی شیر پروانه ای بدون فلنج میراب
- سایز و فشار کاری
مدل معرفیشده در کاتالوگ برای محدوده DN20 تا DN600 طراحی شده و رده فشاری آن PN6 تا PN16 bar است. برای سایزهای بزرگتر از DN450 نیز امکان تولید مطابق درخواست در کاتالوگ ذکر شده است. طول Face to Face مطابق DIN EN 558-1 Series 20 / ISO 5752-20 است. ابعاد فلنج نیز بر اساس DIN EN 1092 و ASME/ANSI B16.5 Class 150 در نظر گرفته شدهاند.
- آببندی و لاینر
یکی از اجزای مهم این شیر، Seat یا Liner قابل تعویض آن است. لاینر U شکل الاستومری داخل بدنه قرار میگیرد و علاوه بر ایجاد آببندی، بدنه شیر را از سیال عبوری جدا میکند. قابل تعویض بودن لاینر یک مزیت مهم در نگهداری شیر محسوب میشود. در صورت نیاز، بهجای تعویض کامل شیر میتوان قطعه مصرفی را مطابق مشخصات محصول تعویض کرد. کاتالوگ همچنین استفاده از NBR برای دماهای تا ۷۰ درجه سانتیگراد و EPDM برای دماهای تا ۱۲۰ درجه را ذکر میکند.
- متریال ساخت
بسته به نوع سیال و شرایط کاری، مواد مختلفی برای اجزای شیر در کاتالوگ ارائه شده است. از جمله این مواد میتوان به چدن، فولاد کربنی، استنلس استیل، نیکل آلومینیوم برنز و آلیاژهای مختلف اشاره کرد. برای Seat نیز موادی مانند NBR، EPDM و برخی گزینههای تخصصیتر در نظر گرفته شدهاند. بنابراین هنگام سفارش، صرفاً اعلام DN کافی نیست. مشخصات سیال، فشار و دمای کاری باید مشخص باشند تا متریال مناسب انتخاب شود.

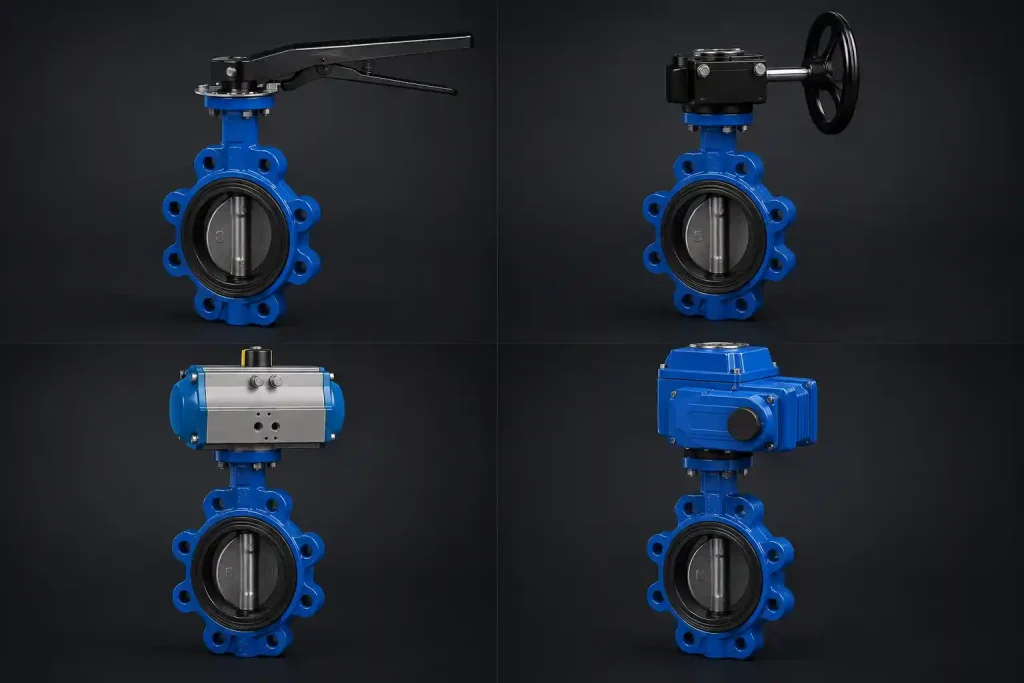

انواع شیر پروانه ای بدون فلنج میراب
۱. شیر پروانه ای ویفری با اهرم
مدل دارای Hand Lever یکی از گزینههای ساده برای کنترل دستی شیر است. این ساختار برای خطوطی مناسب است که نیازی به اتوماسیون ندارند و اپراتور میتواند شیر را بهصورت دستی باز یا بسته کند. کاتالوگ میراب ابعاد و مشخصات این مدل را برای محدوده گستردهای از سایزها ارائه کرده است.
۲. شیر پروانه ای ویفری با گیربکس
برای سایزهای بزرگتر یا شرایطی که چرخاندن مستقیم شیر دشوارتر است، استفاده از گیربکس و Hand Wheel امکان کنترل راحتتر را فراهم میکند. کاتالوگ، مدلهای گیربکسدار را در محدوده DN20 تا DN600 معرفی کرده است.
۳. شیر پروانه ای با عملگر پنوماتیک
در پروژههایی که کنترل اتوماتیک موردنیاز است، امکان تجهیز شیر به Pneumatic Actuator وجود دارد. کاتالوگ، استفاده از عملگرهای پنوماتیک و همچنین گزینه FESTO را بنا بر درخواست مطرح کرده است. برای عملکرد بهتر نیز تجهیزات جانبی مانند Air Filter Regulator و Solenoid Valve قابل ارائه هستند.
۴. شیر پروانه ای با عملگر برقی
در کاربردهای اتوماسیون صنعتی، مدلهای دارای Electric Actuator نیز در کاتالوگ میراب ارائه شدهاند. این گزینه امکان یکپارچهسازی شیر با سیستمهای کنترلی پروژه را فراهم میکند.
کاربردهای شیر پروانه ای بدون فلنج میراب
شیرهای ویفری میراب برای استفاده بهعنوان شیر قطع و وصل یا تنظیم جریان آب معرفی شدهاند. در کاتالوگ، برای آب سرعت جریان تا ۱.۵ متر بر ثانیه ذکر شده و برای سایر سرویسها توصیه شده شرایط کاری شامل نوع، سرعت، فشار و دمای سیال بررسی شود.
بسته به انتخاب متریال و Seat، این خانواده از شیرها میتواند در کاربردهای تخصصیتر نیز مورد استفاده قرار گیرد. برای نمونه، میراب مدلهای مخصوص آب گرم و همچنین مدلهایی برای آب دریا ارائه کرده است. مدل مخصوص آب گرم برای جداسازی آب گرم، بخار آب و هوا معرفی شده و امکان تجهیز آن به عملگر برقی یا پنوماتیک نیز وجود دارد.
مدلهای مخصوص آب دریا نیز با متریال مقاومتر در برابر خوردگی ارائه شدهاند و برای محیطهایی مانند صنایع دریایی، فراساحل، پالایشگاهها و برخی کاربردهای نفت و گاز معرفی شدهاند.
مزایای استفاده از شیر پروانه ای بدون فلنج میراب
- اشغال فضای بسیار کم
مهمترین مزیت این محصول برای بسیاری از پروژهها، نیاز به فضای کم برای نصب است. ساختار ویفری و ضخامت کم شیر باعث میشود فضای طولی موردنیاز نسبت به برخی طراحیهای دیگر کاهش پیدا کند. همین موضوع باعث شده شیر پروانه ای بدون فلنج به گزینهای مورد علاقه در خطوطی تبدیل شود که فضای نصب محدود است. در پروژههای صنعتی، کاهش فضای موردنیاز میتواند طراحی پایپینگ، دسترسی تعمیراتی و جانمایی تجهیزات را سادهتر کند. کاتالوگ میراب نیز وزن کم و ابعاد کوچک را از مزایای این طراحی دانسته و به حداقل فضای موردنیاز برای نصب اشاره میکند.
- افت فشار پایین
قرارگیری دیسک در مرکز مسیر در حالت کاملاً باز، عبور مناسب جریان را امکانپذیر میکند. کاتالوگ نیز Low Pressure Loss را از مزایای این محصول معرفی کرده است.
- آببندی دوطرفه
آببندی مناسب در دو جهت، یکی دیگر از ویژگیهای مهم این شیر است. لاینر U شکل قابل تعویض نیز نقش اصلی را در ایجاد این آببندی بر عهده دارد.
- قابلیت استفاده برای قطع و کنترل جریان
این محصول تنها برای قطع و وصل طراحی نشده است. بر اساس کاتالوگ، امکان استفاده از شیر برای Shut-off و Flow Control نیز وجود دارد؛ البته شرایط سیال و سرعت جریان باید در انتخاب نهایی لحاظ شود.
خرید شیر پروانه ای میراب از سیال کنترل
انواع شیر پروانه ای میراب با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
کاتالوگ شیر پروانه ای بدون فلنج میراب
برای بررسی دقیقتر مشخصات، ابعاد، متریال، انواع عملگر و اطلاعات فنی، مطالعه کاتالوگ محصول پیشنهاد میشود. کاتالوگ رسمی ارائهشده، اطلاعات فنی مدلهای مختلف شیر پروانه ای ویفری میراب را پوشش میدهد.
دکمه دریافت کاتالوگ شیر پروانه ای بدون فلنج میراب
قبل از سفارش، بررسی کاتالوگ کمک میکند مدل مناسب بر اساس سایز، فشار، نوع اتصال، متریال و نوع عملگر انتخاب شود.
قیمت شیر پروانه ای بدون فلنج میراب
قیمت این محصول یک عدد ثابت برای تمام سفارشها نیست. سایز شیر، رده فشاری، متریال بدنه و دیسک، نوع Seat و همچنین نوع عملکرد دستی یا اتوماتیک میتواند بر قیمت نهایی تأثیرگذار باشد. به همین دلیل، اعلام یک قیمت عمومی بدون دانستن مشخصات پروژه ممکن است باعث انتخاب نادرست شود. برای دریافت قیمت دقیق، کافی است سایز، فشار کاری و نوع کاربرد را اعلام کنید. در صورت نیاز، کارشناسان سیال کنترل میتوانند مشخصات موردنیاز برای انتخاب مدل مناسب را نیز بررسی کنند.
در پروژههای چندعددی و خریدهای سازمانی نیز استعلام مستقیم اهمیت بیشتری پیدا میکند؛ زیرا قیمت نهایی میتواند متناسب با تعداد، مشخصات سفارش و شرایط تأمین تعیین شود.
راهنمای خرید شیر پروانه ای بدون فلنج میراب
انتخاب شیر صنعتی مناسب، بیشتر از مقایسه چند عدد در یک جدول است. باید محصولی انتخاب شود که از نظر فنی با خط شما سازگار باشد و از نظر تأمین نیز پشتوانه قابل اتکایی داشته باشد. سیال کنترل بهعنوان نماینده رسمی میراب امکان تأمین شیر پروانه ای بدون فلنج میراب را برای مشتریان فراهم میکند. این مجموعه میتواند محصول را در سایزهای مختلف و در صورت امکان، سایزهای سفارشی و همچنین با تعداد موردنیاز پروژه تأمین کند.
یکی از مزیتهای مهم خرید از سیال کنترل، امکان دریافت بیشترین تخفیف قابل ارائه متناسب با شرایط سفارش است. این موضوع بهخصوص برای پروژههایی که به تعداد بالای شیر نیاز دارند، اهمیت بیشتری پیدا میکند. برای استعلام، لازم نیست از ابتدا تمام جزئیات فنی را بدانید. کافی است سایز موردنظر، فشار کاری، نوع سیال و تعداد تقریبی را اعلام کنید. تیم فنی میتواند گزینه مناسب را بررسی کرده و اطلاعات لازم برای تصمیمگیری را در اختیار شما قرار دهد. در پروژههایی که زمان تأمین، سایز خاص یا تعداد بالا اهمیت دارد، بهتر است استعلام قبل از نهاییشدن خرید انجام شود. این کار امکان بررسی موجودی، شرایط تولید و انتخاب دقیقتر مدل را فراهم میکند.
جمعبندی نهایی
اگر در پروژه خود به یک شیر پروانهای صنعتی با ابعاد فشرده، نیاز کم به فضای نصب، افت فشار پایین، قابلیت آببندی دوطرفه و امکان انتخاب در سایزها و پیکربندیهای مختلف نیاز دارید، شیر پروانه ای بدون فلنج میراب میتواند یکی از گزینههای قابل بررسی باشد. انتخاب نهایی اما باید بر اساس شرایط واقعی خط انجام شود. سایز، فشار، نوع سیال، دما، متریال و نوع عملگر همگی در این تصمیم نقش دارند.
سیال کنترل بهعنوان نماینده رسمی میراب، امکان تأمین این محصول را در سایزهای موردنیاز، تعداد دلخواه و سفارشهای پروژهای فراهم میکند. برای دریافت قیمت و بررسی بهترین گزینه، مشخصات خط خود را اعلام کنید تا مدل مناسب بررسی شود و بهترین شرایط خرید و تخفیف ممکن در اختیار شما قرار گیرد.
سوالات متداول (FAQ)
شیر پروانه ای بدون فلنج میراب چیست؟
این محصول یک شیر پروانهای از نوع Wafer است که برای نصب بین فلنجهای خط لوله طراحی شده است. وظیفه آن قطع و وصل و در شرایط مناسب، کنترل جریان سیال است.
شیر پروانه ای بدون فلنج میراب در چه سایزهایی عرضه میشود؟
در کاتالوگ ارائهشده، محدوده اصلی این محصول DN20 تا DN600 میلیمتر اعلام شده است. برای برخی سایزهای بزرگتر نیز امکان تولید طبق درخواست ذکر شده است.
فشار کاری شیر پروانه ای ویفری میراب چقدر است؟
محدوده اعلامشده در کاتالوگ برای مدل اصلی، PN6 تا PN16 بار است. با این حال، فشار مناسب باید بر اساس مدل و شرایط واقعی پروژه بررسی شود.
آیا این شیر برای فضای محدود مناسب است؟
بله. یکی از مهمترین مزایای طراحی Wafer، ابعاد جمعوجور و ضخامت کم آن است. در نتیجه فضای کمتری برای نصب نیاز دارد و برای بسیاری از خطوط با محدودیت فضا گزینه مطلوبی محسوب میشود.
آیا شیر پروانه ای میراب قابلیت تجهیز به عملگر دارد؟
بله. بسته به مدل و نیاز پروژه، امکان تجهیز به عملگر پنوماتیک یا برقی وجود دارد. مدلهای دارای گیربکس و Hand Wheel نیز در کاتالوگ ارائه شدهاند.
قیمت شیر پروانه ای بدون فلنج میراب چگونه تعیین میشود؟
قیمت به مشخصاتی مانند سایز، فشار، متریال، نوع Seat، نوع عملکرد و تعداد موردنیاز بستگی دارد. برای همین، قیمت دقیق بهتر است بر اساس مشخصات سفارش استعلام شود.
