سیستمهای انتقال سیال، شریانهای حیاتی بسیاری از صنایع محسوب میشوند. از پالایشگاهها و نیروگاهها گرفته تا تأسیسات آبرسانی و خطوط انتقال گاز، همه به عملکرد پایدار این خطوط وابسته هستند. با این حال، یک پدیده فیزیکی به ظاهر ساده میتواند این سیستمها را با خسارات جدی مواجه کند. این پدیده «ضربه قوچ» نام دارد.
ضربه قوچ یکی از مهمترین دلایل خرابی خطوط لوله، اتصالات، شیرآلات و تجهیزات مرتبط است. نکته نگرانکننده این است که بسیاری از مدیران و بهرهبرداران زمانی متوجه خطر آن میشوند که آسیب وارد شده است. شناخت این پدیده و استفاده از راهکارهای پیشگیری، نقش مهمی در افزایش عمر تجهیزات و کاهش هزینههای تعمیرات دارد.
در این مقاله، به صورت جامع به بررسی ضربه قوچ، علل ایجاد، نقش سیال، روشهای پیشگیری و تجهیزات کنترل آن میپردازیم.
ضربه قوچ چیست؟
ضربه قوچ (Water Hammer) پدیدهای است که در اثر تغییر ناگهانی سرعت جریان سیال در داخل لوله ایجاد میشود. این تغییر ناگهانی باعث ایجاد موج فشار میشود که با سرعت بالا در طول خط لوله حرکت میکند.
زمانی که جریان سیال به طور ناگهانی متوقف شود یا جهت آن تغییر کند، انرژی جنبشی سیال به انرژی فشاری تبدیل میشود. این افزایش فشار میتواند چندین برابر فشار کاری سیستم باشد.
پیامد این افزایش فشار شامل موارد زیر است:
- ایجاد تنش مکانیکی در لوله
- آسیب به اتصالات
- خرابی شیرآلات
- لرزش شدید سیستم
- و در موارد بحرانی، ترکیدگی لوله
این پدیده هم در سیالات مایع و هم در سیالات گازی رخ میدهد. با این حال، شدت آن در مایعات بیشتر است.
ضربه قوچ چه زمانی رخ میدهد؟
شرایط مختلفی میتوانند باعث ایجاد ضربه قوچ شوند. در اغلب موارد، عامل اصلی تغییر ناگهانی سرعت جریان است.
بسته شدن سریع شیر
یکی از شایعترین دلایل ضربه قوچ، بسته شدن ناگهانی شیر است. هنگامی که شیر به سرعت بسته میشود، جریان سیال متوقف میشود. اما انرژی جنبشی سیال باعث ایجاد موج فشار میشود.
خاموش شدن ناگهانی پمپ
توقف ناگهانی پمپ نیز میتواند باعث ایجاد این پدیده شود. در این حالت، تغییر سریع سرعت جریان باعث ایجاد نوسانات فشار میشود.
راهاندازی ناگهانی پمپ
شروع به کار ناگهانی پمپ نیز میتواند موج فشار ایجاد کند. این موضوع به ویژه در خطوط طولانی اهمیت بیشتری دارد.
وجود تغییرات ناگهانی در مسیر جریان
وجود زانوییها، تغییر قطر لوله یا موانع داخلی میتواند شرایط ایجاد ضربه قوچ را تشدید کند.
پیامدهای ضربه قوچ در سیستمهای صنعتی
نادیده گرفتن ضربه قوچ میتواند هزینههای سنگینی ایجاد کند.
برخی از مهمترین پیامدها عبارتند از:
- ترکیدن لولهها
- آسیب به فلنجها
- خرابی پمپها
- نشتی سیال
- توقف تولید
- افزایش هزینه تعمیرات
در صنایع حساس، این موضوع میتواند منجر به خسارات مالی قابل توجه شود.
عوامل مؤثر در ایجاد ضربه قوچ
شدت ضربه قوچ به عوامل مختلفی بستگی دارد. شناخت این عوامل برای کنترل و پیشگیری ضروری است.
سرعت جریان سیال
هرچه سرعت جریان بیشتر باشد، انرژی جنبشی افزایش مییابد. در نتیجه، شدت ضربه قوچ بیشتر خواهد بود.
طول خط لوله
خطوط طولانیتر مستعد ایجاد موجهای فشار قویتر هستند.
جنس لوله
لولههای فلزی نسبت به لولههای پلیمری رفتار متفاوتی دارند. انعطافپذیری لوله میتواند شدت ضربه را کاهش دهد.
زمان بسته شدن شیر
هرچه زمان بسته شدن شیر کوتاهتر باشد، احتمال ایجاد ضربه قوچ بیشتر است.
فشار کاری سیستم
فشار بالاتر باعث افزایش شدت موج فشار میشود.
نقش سیال در تشدید ضربه قوچ
ویژگیهای فیزیکی سیال تأثیر مستقیم بر شدت ضربه قوچ دارند.
چگالی سیال
سیالات با چگالی بیشتر، انرژی بیشتری در خود ذخیره میکنند. بنابراین، هنگام توقف ناگهانی، ضربه شدیدتری ایجاد میکنند.
برای مثال، ضربه قوچ در آب شدیدتر از گاز است.
تراکمپذیری سیال
مایعات تراکمپذیری کمتری دارند. به همین دلیل، انرژی به صورت موج فشار منتقل میشود.
در مقابل، گازها به دلیل تراکمپذیری بیشتر، بخشی از انرژی را جذب میکنند.
دمای سیال
تغییر دما باعث تغییر خواص سیال میشود. این موضوع میتواند شدت ضربه را تحت تأثیر قرار دهد.

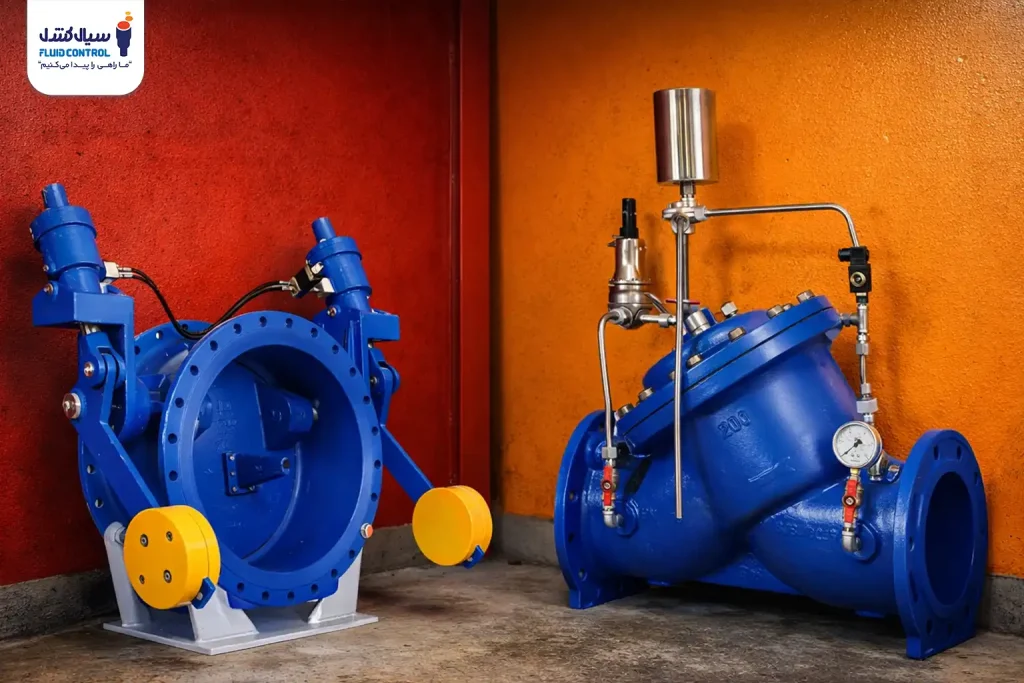

تجهیزات جلوگیری از ضربه قوچ
استفاده از تجهیزات مناسب، بهترین راه برای محافظت از سیستم است.
مخزن ضربهگیر (Surge Tank)
این مخازن انرژی موج فشار را جذب میکنند.
شیر اطمینان
این شیرها فشار اضافی را تخلیه میکنند.
ضربهگیر هیدرولیکی
این تجهیزات به طور خاص برای کنترل ضربه قوچ طراحی شدهاند.
شیرهای کنترل
این شیرها سرعت جریان را تنظیم میکنند.
چرا پیشگیری از ضربه قوچ اهمیت زیادی دارد؟
پیشگیری همیشه کمهزینهتر از تعمیر است. یک طراحی صحیح و استفاده از تجهیزات مناسب میتواند عمر سیستم را چندین برابر افزایش دهد. علاوه بر این، کاهش خرابی باعث افزایش بهرهوری میشود. همچنین ایمنی سیستم افزایش پیدا میکند.
جمعبندی نهایی
ضربه قوچ یکی از مهمترین تهدیدها برای خطوط انتقال سیال است. این پدیده در اثر تغییر ناگهانی سرعت جریان ایجاد میشود و میتواند خسارات جدی ایجاد کند. عوامل مختلفی مانند سرعت جریان، نوع سیال و نحوه عملکرد تجهیزات بر شدت آن تأثیر دارند.
با این حال، استفاده از تجهیزات مناسب و طراحی اصولی میتواند این خطر را به طور قابل توجهی کاهش دهد. سرمایهگذاری در تجهیزات حفاظتی، در واقع سرمایهگذاری برای افزایش عمر سیستم و کاهش هزینههای آینده است. اگر در حال طراحی یا بهرهبرداری از سیستم انتقال سیال هستید، توجه به این موضوع یک ضرورت است، نه یک انتخاب.
سوالات متداول (FAQ)
آیا ضربه قوچ فقط در سیستمهای آب رخ میدهد؟
خیر. این پدیده در تمام سیستمهای انتقال سیال، از جمله گاز و بخار نیز رخ میدهد.
خطرناکترین عامل ایجاد ضربه قوچ چیست؟
بسته شدن ناگهانی شیر یکی از مهمترین عوامل است.
آیا ضربه قوچ باعث ترکیدن لوله میشود؟
بله. در صورت شدید بودن، میتواند باعث ترکیدگی لوله شود.
