مقدمه
شیر طوفان یا Storm Valve یکی از تخصصیترین انواع شیرآلات صنعتی در صنعت دریایی و کشتیسازی محسوب میشود که نقش بسیار مهمی در حفظ ایمنی کشتی و جلوگیری از ورود آب دریا به بخشهای داخلی ایفا میکند. این شیر معمولاً در خطوط تخلیه، سیستمهای زهکشی و مسیرهای خروج آب نصب میشود و طراحی آن بهگونهای است که اجازه خروج سیالات از داخل کشتی را میدهد اما از برگشت آب دریا به داخل جلوگیری میکند.
در نگاه اول ممکن است عملکرد این شیر مشابه شیرهای یکطرفه به نظر برسد، اما ساختار مقاوم، قابلیت تحمل شرایط سخت دریایی و طراحی ویژه برای مقابله با امواج شدید و فشار متغیر آب باعث شده Storm Valve به یکی از مهمترین تجهیزات ایمنی کشتی تبدیل شود. به همین دلیل در بسیاری از استانداردهای دریانوردی، استفاده از این شیر در بخشهای مشخصی از کشتی الزامی است.
شیر طوفان چگونه کار میکند؟
اساس عملکرد شیر طوفان بر پایه جلوگیری از بازگشت جریان طراحی شده است. زمانی که آب، فاضلاب یا سیالات داخلی کشتی نیاز به تخلیه دارند، فشار سیال باعث باز شدن مسیر شیر میشود و مایع به بیرون هدایت میگردد. اما هنگامی که امواج شدید یا فشار آب دریا از بیرون به خط لوله وارد شود، مکانیزم داخلی شیر بهصورت خودکار مسیر را مسدود میکند تا آب به داخل کشتی نفوذ نکند.
برخی مدلهای این شیر از دیسک متحرک استفاده میکنند و برخی دیگر دارای دریچه فنردار یا وزنهدار هستند. در شرایط عادی، فشار داخلی کشتی باعث باز شدن شیر میشود اما در صورت برگشت جریان، نیروی آب دریا باعث بسته شدن سریع دیسک خواهد شد.
این عملکرد خودکار اهمیت بسیار زیادی دارد، زیرا در شرایط طوفانی یا هنگام برخورد امواج سنگین، ورود آب به داخل کشتی میتواند خسارات جبرانناپذیری ایجاد کند.
دلیل نامگذاری شیر طوفان
علت نامگذاری این تجهیز به “شیر طوفان” ارتباط مستقیم با وظیفه اصلی آن در شرایط آبوهوایی سخت دریایی دارد. هنگام وقوع طوفان، ارتفاع موج و فشار آب دریا بهشدت افزایش پیدا میکند. اگر سیستم تخلیه کشتی فاقد Storm Valve باشد، احتمال ورود آب از طریق خطوط تخلیه بسیار بالا خواهد بود.
به همین دلیل این شیر بهعنوان یکی از تجهیزات ایمنی حیاتی در کشتیها شناخته میشود و حضور آن در بسیاری از بخشهای بدنه کشتی الزامی است.

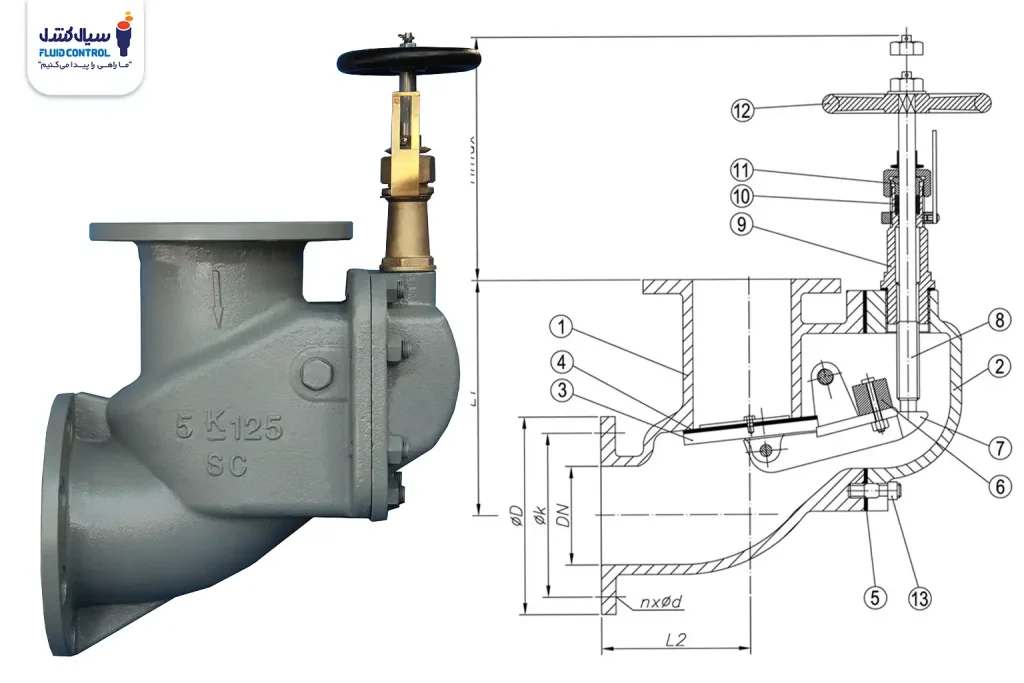

اجزای اصلی شیر طوفان
ساختار Storm Valve بسته به نوع طراحی ممکن است متفاوت باشد، اما اغلب مدلها شامل بخشهای زیر هستند:
- بدنه اصلی
بدنه معمولاً از فلزات مقاوم در برابر خوردگی ساخته میشود تا در تماس دائمی با آب شور دچار آسیب نشود.
- دیسک یا دریچه داخلی
این قسمت وظیفه باز و بسته کردن مسیر جریان را برعهده دارد.
- نشیمنگاه شیر
محل قرارگیری دیسک است که آببندی کامل را تضمین میکند.
- محور یا لولا
در برخی مدلها دیسک به کمک لولا حرکت میکند.
- سیستم فنر یا وزنه
بعضی شیرها برای بسته شدن سریعتر از فنر یا وزنه استفاده میکنند.
انواع شیر طوفان
شیرهای Storm Valve در مدلهای مختلفی تولید میشوند تا متناسب با نوع کشتی و شرایط کاری انتخاب شوند.
شیر طوفان فلنجدار
این مدل بهوسیله فلنج به خطوط لوله متصل میشود و بیشتر در سیستمهای بزرگ دریایی کاربرد دارد. مقاومت بالا و آببندی مناسب از ویژگیهای اصلی آن است.
شیر طوفان رزوهای
مدل رزوهای برای خطوط کوچکتر و سیستمهای سبکتر استفاده میشود و نصب سادهتری دارد.
شیر طوفان زاویهای
در این مدل، مسیر جریان با زاویه طراحی شده تا فضای نصب کاهش پیدا کند. این نوع در بخشهایی از کشتی که محدودیت فضا وجود دارد بسیار کاربردی است.
شیر طوفان با اهرم دستی
برخی مدلها علاوه بر عملکرد خودکار، قابلیت کنترل دستی نیز دارند تا اپراتور در مواقع ضروری بتواند مسیر را مدیریت کند.
شیر طوفان خودکار
مدلهای تماماتوماتیک بدون دخالت انسان تنها با اختلاف فشار کار میکنند و رایجترین نوع در کشتیهای مدرن هستند.
شیر طوفان از چه متریالهایی ساخته میشود؟
محیط دریایی یکی از خورندهترین محیطهای صنعتی محسوب میشود. به همین دلیل متریال ساخت Storm Valve اهمیت بسیار زیادی دارد.
- چدن دریایی
چدن مقاوم دریایی یکی از متداولترین متریالها برای ساخت این شیر است و در بسیاری از کشتیهای تجاری استفاده میشود.
- برنز
برنز مقاومت بسیار خوبی در برابر آب شور دارد و در تجهیزات دریایی باکیفیت بالا کاربرد زیادی دارد.
- فولاد ضدزنگ
استنلس استیل بهخصوص گریدهای دریایی، مقاومت بالایی در برابر خوردگی و فشار دارند.
- فولاد کربنی پوششدار
در برخی کاربردها از فولاد کربنی با پوشش ضدخوردگی استفاده میشود تا هزینه تولید کاهش پیدا کند.
چرا شیر طوفان در صنعت کشتیرانی بسیار محبوب است؟
یکی از مهمترین دلایل محبوبیت این شیر، نقش حیاتی آن در حفظ ایمنی کشتی است. در صنعت دریایی کوچکترین نفوذ آب میتواند باعث آسیب گسترده به تجهیزات، سیستمهای الکتریکی یا حتی غرق شدن کشتی شود.
از طرفی شرایط کاری در دریا بسیار سختتر از صنایع زمینی است. تغییرات شدید فشار، امواج سنگین، آب شور و لرزش دائمی باعث شده تجهیزات دریایی نیازمند طراحی ویژه باشند.
Storm Valve دقیقاً برای چنین شرایطی طراحی شده و مزایای زیر را فراهم میکند:
- جلوگیری از ورود آب دریا
- حفاظت از سیستم تخلیه
- عملکرد خودکار
- مقاومت در برابر خوردگی
- افزایش ایمنی کشتی
- کاهش خطر آبگرفتگی
- دوام بالا در شرایط سخت دریایی
به همین دلیل تقریباً در تمامی کشتیهای تجاری، نفتکشها، شناورهای نظامی و کشتیهای مسافربری از این شیر استفاده میشود.
چرا شیر طوفان در صنایع دیگر کمتر استفاده میشود؟
اگرچه Storm Valve تجهیزی بسیار کاربردی است، اما در صنایع غیر دریایی استفاده محدودی دارد. مهمترین دلایل این موضوع عبارتاند از:
- طراحی تخصصی برای محیط دریایی
بخش عمده قابلیتهای این شیر مخصوص مقابله با شرایط دریا طراحی شده است و در صنایع زمینی معمولاً چنین نیاز شدیدی وجود ندارد.
- هزینه بالاتر
متریال ضدخوردگی و طراحی مقاوم دریایی باعث افزایش قیمت این شیر نسبت به شیرهای یکطرفه معمولی میشود.
- وجود جایگزینهای سادهتر
در صنایع ساختمانی، نفت، آب و فاضلاب معمولاً از شیرهای چک ولو یا شیرهای یکطرفه استاندارد استفاده میشود که هزینه کمتر و نصب سادهتری دارند.
- ابعاد و وزن بیشتر
برخی مدلهای Storm Valve سنگینتر از شیرهای معمولی هستند و برای خطوط صنعتی عادی چندان اقتصادی محسوب نمیشوند.
سوالات متداول (FAQ)
شیر طوفان چه تفاوتی با شیر یکطرفه دارد؟
Storm Valve نوعی شیر یکطرفه تخصصی دریایی است که برای جلوگیری از ورود آب دریا در شرایط طوفانی طراحی شده و مقاومت بسیار بیشتری نسبت به چک ولوهای معمولی دارد.
آیا شیر طوفان فقط در کشتی استفاده میشود؟
بیشترین کاربرد آن در صنعت دریایی است، اما در برخی تأسیسات ساحلی و اسکلهها نیز استفاده میشود.
مهمترین ویژگی شیر طوفان چیست؟
مهمترین ویژگی، جلوگیری خودکار از برگشت آب دریا به داخل کشتی است.
