مقدمه

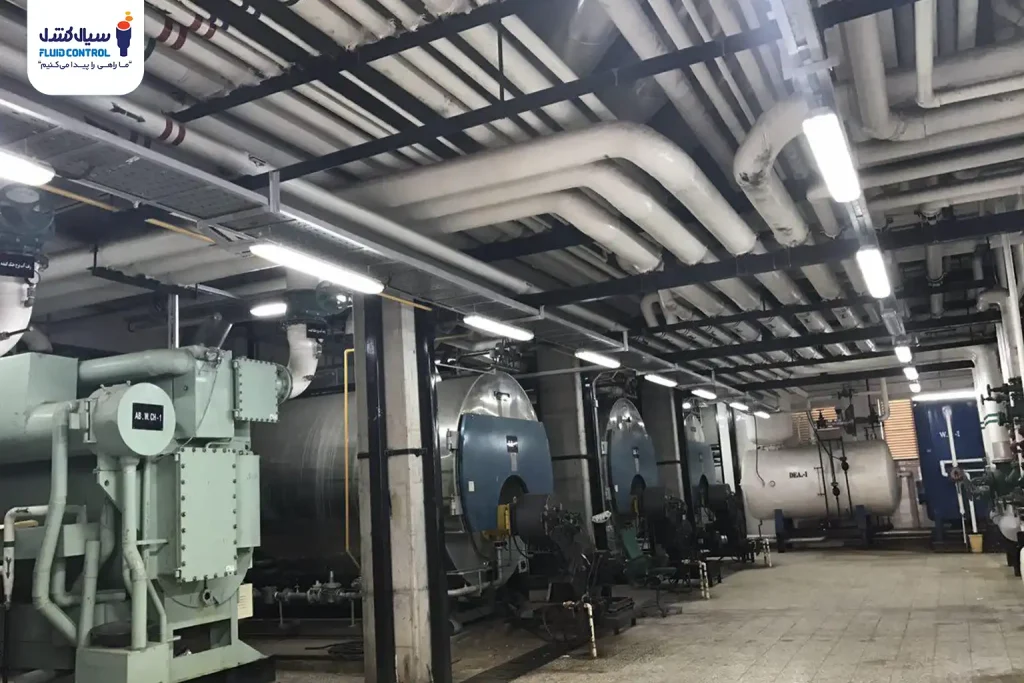

موتورخانه بیمارستان صرفاً مجموعهای از دیگها و پمپها نیست؛ بلکه مغز تپندهای است که شبکهای پیچیده از گرمایش، سرمایش, تهویه، آب گرم مصرفی و حتی هوافشرده را تغذیه میکند. در چنین محیطی که توقف لحظهای یک مدار میتواند سلامت بیماران یا کارایی بخش درمان را مختل کند، طراحی تاسیسات بر پایهی استانداردهای مهندسی و انتخاب دقیق تجهیزات اهمیت دوچندان دارد.
در این میان، شیرآلات تأسیساتی بهظاهر قطعات سادهای هستند، اما در واقع کلید کنترل و ایمنی سیستم هستند: کنترل دبی، جلوگیری از برگشت جریان، تنظیم فشار، تخلیه اضطراری و حتی تفکیک مدارهای حساس وظیفهی آنهاست. اجرای صحیح توسط مهندسان مکانیک و بهرهبرداران آگاه، ضامن عملکرد پایدار کل مجموعه درمانی است.
زیرساختهای موتورخانه بیمارستان
هر موتورخانه بیمارستان از چند سیستم اصلی تشکیل شده است که عملکرد همه آنها به واسطهی شبکه پایپینگ و شیرآلات دقیق حفظ میشود. مهمترین بخشها عبارتند از:
- سیستم گرمایش و آب گرم مصرفی (Heating & DHW)
- سیستم سرمایش (Cooling)
- سیستم بخار و استریلیزاسیون
- سیستم هوا فشرده و گازهای پزشکی
- سیستمهای کنترل و ابزار دقیق (Instrumentation)
در تمام این بلوکها، نوع شیرآلات و دقت عملکرد آنها بر کیفیت سیال، پایداری فشار و دمای خروجی تأثیر مستقیم دارد.
استانداردهای طراحی تاسیسات بیمارستان
در طراحی سیستمهای مکانیکی بیمارستانها، مجموعه استانداردهای بینالمللی بهعنوان مرجع عمل میکنند.
مهمترین منابع شامل:
- ASHRAE 90.1 مربوط به عملکرد انرژی و بازده سیستمهای HVAC
- ASHRAE 62.1 مرتبط با تهویه مطبوع و کیفیت هوای داخلی
- ASHRAE 170 ویژه طراحی فضاهای مراقبت سلامت و الزامات بهداشتی
بر اساس این استانداردها، انتخاب شیر مناسب باید تضمینکنندهی قابلیت کنترل دقیق، حداقل نشتی، مقاومت در برابر خوردگی و سازگاری با شرایط ضدعفونی باشد.
نقش شیرآلات در بخشهای مختلف تاسیسات بیمارستان
سیستم گرمایش (Heating System)
در مدار گرمایش، آب از طریق بویلر تا دمای حدود ۸۰ °C گرم میشود و سپس به کویلهای فنکویل یا هواساز منتقل میگردد. شیرهای کنترلی (Control Valves) در ورودی کویل وظیفه میزان جریان را بر اساس دمای تنظیمی دارند. در کنار آن، شیرهای یکطرفه با جلوگیری از برگشت سیال، امنیت هیدرولیکی مدار را تضمین میکنند. استفاده از شیرهای توپی برنجی یا فولادی مقاوم در برابر دمای بالا سبب کاهش افت فشار و مصرف انرژی میشود.
سیستم سرمایش (Cooling System)
در سامانه سرمایش، آب سرد تولیدی چیلر (دمای حدود ۷ °C) توسط پمپها در مدار گردش میکند. شیرهای پروانهای یا کروی برای مسیرهای اصلی چیلر و برج خنککن به کار میروند تا دبی و فشار با دقت تنظیم شود. جنس بدنه این شیرها باید در برابر کندانس، رطوبت و خوردگی مقاوم باشد – معمولاً استنلس استیل یا برنز انتخاب مناسبی است.
سیستم آب گرم مصرفی (DHW)
آب گرم مصرفی در بیمارستانها علاوه بر آسایش، نقش مهمی در ضدعفونی دارد. شیرآلات ترموستاتیک در این بخش وظیفه ثابت نگه داشتن دما بین ۵۵ تا ۶۵ °C را بر عهده دارند و از رشد باکتری لژیونلا جلوگیری میکنند. همچنین سیستم برگشت آب گرم باید دارای شیرهای کنترلی قابل تنظیم با دقت بالا باشد تا افت حرارتی کاهش یابد.
سیستم بخار و استریلیزاسیون
دیگهای بخار با فشار ۳–۸ Bar برای اتوکلاوها و استریلیزاتورها بخار خشک تولید میکنند. شیرآلات بخار، تله بخار و فشارشکنها از حیاتیترین قطعات این مدار هستند. در محیط استریل، تنها شیرهای استنلس استیل با استاندارد AISI ۳۰۴ یا ۳۱۶ مجازند؛ چراکه زنگزدگی یا نشتی بخار میتواند فرایند استریلیزاسیون را مختل کند و خطر آلودگی ایجاد نماید.
هوا فشرده و خطوط گاز پزشکی (Compressed Air Systems)
در بخشهای جراحی و مراقبت ویژه، هوا فشرده خشک و تمیز اهمیت حیاتی دارد. شیرهای یکطرفه و رگلاتور فشار در این بخش مانع برگشت هوای آلوده به کمپرسور میشوند. بدنه آلومینیوم با روکش نیکل یا فولاد ضدزنگ گزینههای مورد تأیید در طراحی این سیستمها هستند. به علاوه، شیرهای ایمنی باید دارای گواهیهای پزشکی ISO ۷۳۹۶‑۱ باشند.
ویژگیهای کلیدی شیرآلات تأسیساتی مناسب بیمارستان
- مقاومت در برابر خوردگی و عوامل ضدعفونیکننده: استفاده از استنلس استیل و برنج آبکاریشده برای تماس با مواد شیمیایی یا کلر.
- قابلیت کنترل دقیق و استهلاک کم: طراحی بالانسشده برای کاهش ضربه قوچ، صدای پایین در مدارها و عمر طولانی.
- قابلیت استریلپذیری: شیرهایی که امکان جداسازی، شستوشوی بخار و نصب آسان در خطوط استریلیزه دارند.
- استاندارد ایمنی بالا: مطابق با الزامات NFPA ۹۹ برای گازهای پزشکی یا PED برای فشار تجهیزات.
- قابلیت نگهداری کم و سهولت سرویس: در محیطهای پرکار مانند بیمارستانها، زمان تعمیرات باید حداقل باشد.
انواع رایج شیرآلات مورد استفاده در بیمارستان
- شیر توپی (Ball Valve): برای قطع و وصل سریع جریان، با سیتهای مقاوم در برابر دما و مواد ضدعفونی.
- شیر کروی (Globe Valve): مناسب تنظیم دقیق دبی در مدارهای گرمایش و سرمایش.
- شیر برگشتناپذیر (Check Valve): جلوگیری از برگشت جریان در سیستمهای پمپ یا هوای فشرده.
- شیر پروانهای (Butterfly Valve): در خطوط بزرگ چیلر و برج خنککن بهدلیل وزن سبک و عملکرد سریع.
- تله بخار (Steam Trap): تخلیه کندانس از خطوط بخار و حفظ بازده دیگها.
هر یک از این شیرها باید با توجه به فشار کاری، نوع سیال و شرایط محیط (استریل، بخار، آب داغ یا هوا) انتخاب شوند. خطای کوچک در انتخاب میتواند باعث نشت، افت فشار یا حتی آلودگی سیستم شود.
جنبههای اجرایی و نگهداری
در مرحله نصب، جهت جریان و نوع اتصال (فلنجی، دندهای، جوشی) باید با طراحی مهندسی مطابقت داشته باشد. در پایپینگ بیمارستانی معمولاً از اتصالات استنلس استیل جوشی یا فلنجی با گسکت غیرآلی استفاده میشود تا آلودگی به حداقل برسد.
نگهداری دورهای شیرآلات شامل تست آببندی، بررسی فشار عملکرد و تمیزکاری داخلی است. در سیستمهای بخار یا آب گرم، رسوبزدایی و بازبینی واشرها هر شش ماه توصیه میشود.
جمعبندی
در قلب هر بیمارستان، موتورخانه و شبکه تأسیسات مجموعهای از سیستمهای حساس را در هماهنگی دقیق نگه میدارند. در این میان، شیرآلات تأسیساتی با وجود ظاهر سادهشان، وسیلهای کلیدی برای کنترل، ایمنی و سلامت عملکرد محسوب میشوند. انتخاب صحیح نوع شیر – متناسب با فشار، دما، جنس سیال و استاندارد محیط – تفاوتی است میان یک سیستم پایدار و یک سیستم پرریسک.
با توجه به پیچیدگیهای فنی و الزامات بهداشتی، بهرهگیری از شیرآلات استاندارد صنعتی، طراحی مبتنی بر استانداردهای ASHRAE و انجام سرویس منظم، بهترین تضمین برای عملکرد مطمئن تأسیسات درمانی است.
سؤالات متداول (FAQ)
۱. چرا انتخاب جنس شیرآلات در بیمارستانها اهمیت دارد؟
زیرا محیط بیمارستان شامل آب داغ، بخار و مواد ضدعفونیکننده است که میتوانند موجب خوردگی شوند. جنس استنلس استیل یا برنج آبکاریشده مقاومت لازم را فراهم میکنند.
۲. هر چند وقت باید شیرآلات تأسیسات بیمارستانی سرویس شوند؟
بهطور معمول هر شش ماه تا یکسال، بسته به نوع سیال و فشار کاری، باید تست آببندی و تمیزکاری داخلی انجام شود.
۳. آیا استفاده از شیرآلات مسی یا گالوانیزه در خطوط بخار مجاز است؟
خیر، در خطوط بخار بهویژه سیستمهای استریلیزاسیون فقط شیرهای فولادی یا استنلس استیل که تحمل فشار و دمای بالا دارند، مجازند.
