شیرآلات اسلاری چیست؟
هر مجموعهای که با مواد معدنی، پساب یا دوغاب صنعتی سروکار دارد، دیر یا زود با یک پرسش روبهرو میشود: چرا شیرهای استاندارد اینقدر زود از کار میافتند؟ پاسخ در ماهیت خود سیال نهفته است.
سیال اسلاری دقیقاً چیست؟
اسلاری یا دوغاب، مخلوطی از ذرات جامد معلق در یک فاز مایع (معمولاً آب) است. غلظت بالا، ویسکوزیته زیاد و حضور ذرات سخت، این سیال را به شدت ساینده میکند. دوغاب سنگآهن، لجن معدنی، مخلوط سیمان، خمیر کاغذ و پسابهای صنعتی همگی نمونههای رایج آن هستند.
سه عامل، شدت سایندگی یک اسلاری را تعیین میکند. اندازه و شکل ذرات نخستین عامل است؛ ذرات درشت و تیزگوشه بهمراتب مخربتر از ذرات ریز و گرد عمل میکنند. درصد جامدات، عامل دوم است و هرچه بالاتر برود، فرسایش سریعتر رخ میدهد. سرعت جریان نیز عامل سوم است؛ سرعت بالاتر یعنی برخورد شدیدتر ذرات با سطوح داخلی شیر.
چرا شیرهای معمولی در خطوط اسلاری شکست میخورند؟
شیرآلات صنعتی طراحیشده برای سیالات غیر اسلاری، فضاهای خالی، نشیمنگاههای ظریف و مسیرهای پیچیده دارند. ذرات جامد در همین حفرهها و فضاها تهنشین میشوند و بهمرور گرفتگی ایجاد میکنند. همزمان، سطوح آببندی ساییده میشوند و نشتی آغاز میشود.
نتیجه این روند برای هر واحد صنعتی آشناست:
- فرسایش سریع اجزای داخلی و کاهش عمر تجهیز
- گرفتگی مسیر جریان و افت فشار غیرمنتظره
- نشتی از نشیمنگاه و ریسک آلودگی محیطی
- توقفهای برنامهریزینشده و افزایش هزینه نگهداری
شیرآلات اسلاری دقیقاً برای حذف این چرخه طراحی شدهاند. آلیاژهای سخت، پوششهای مقاوم به سایش، مسیر عبور یکنواخت بدون فضای مرده و قطعات داخلی قابل تعویض، مهمترین تفاوتهای ساختاری آنها با شیرهای عادی است.

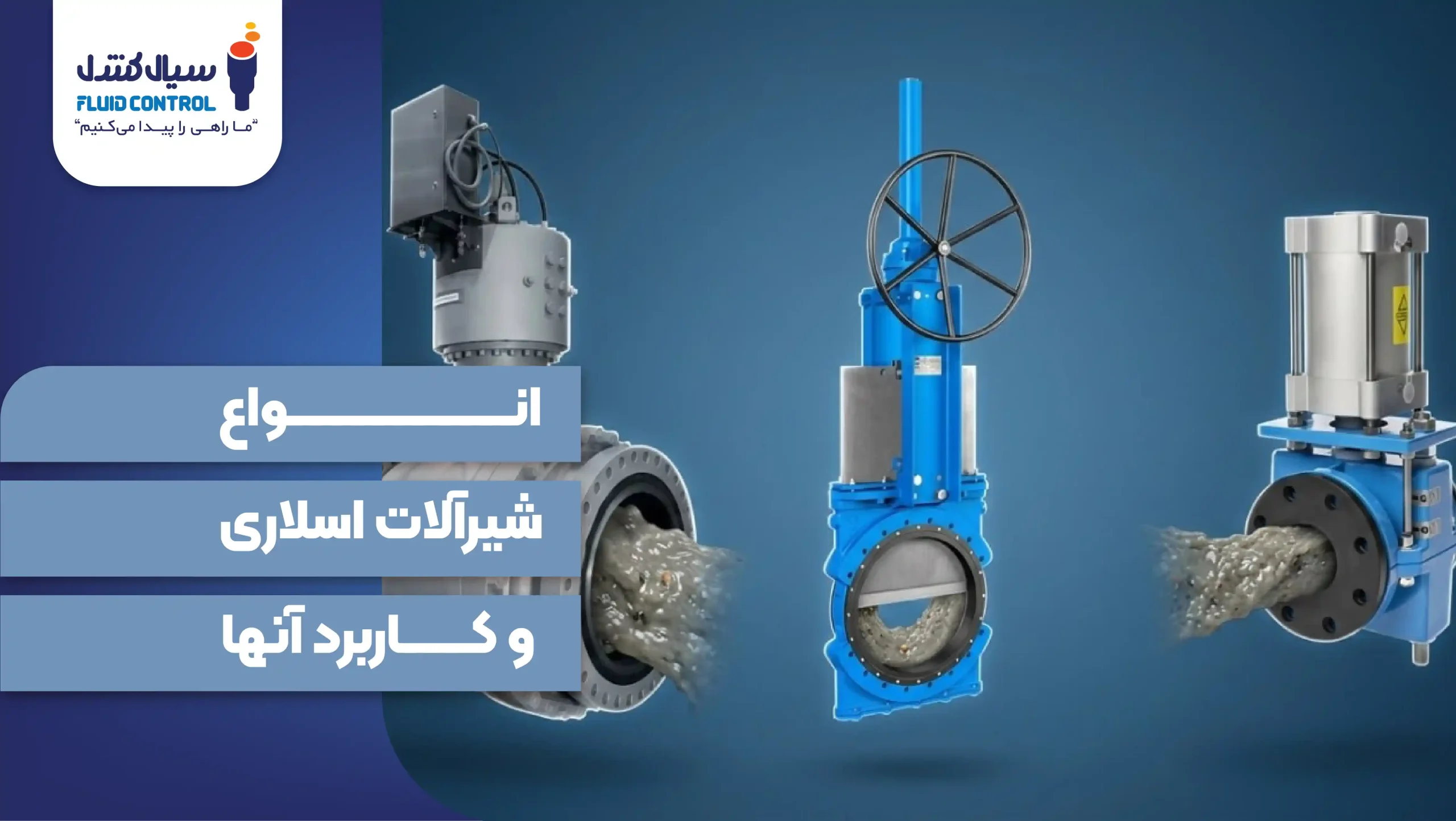

انواع شیرآلات اسلاری
بسته به غلظت، اندازه ذرات و نوع عملکرد مورد نیاز، پنج خانواده اصلی در خطوط دوغابی استفاده میشوند:
- شیر چاقویی اسلاری (Slurry Knife Gate Valve)
- شیر توپی اسلاری (Slurry Ball Valve)
- شیر پروانهای اسلاری (Slurry Butterfly Valve)
- شیر کنترلی اسلاری (Slurry Control Valve)
- شیر پینچ اسلاری (Pinch Valve)
خرید شیرآلات اسلاری از سیال کنترل
با انتخاب شیرآلات اسلاری متناسب با نوع دوغاب و شرایط خط، از فرسایش و خرابی زودهنگام تجهیزات جلوگیری کنید. برای انتخاب شیر مناسب و دریافت قیمت روز، با سیال کنترل در تماس باشید.
۱. شیر چاقویی اسلاری
پراستفاده ترین گزینه برای قطع و وصل دوغابهای سنگین، شیر چاقویی است. صفحهای تیز مانند تیغه، از بالا پایین میآید و مسیر را میبُرد. همین مکانیزم برش، اجازه نمیدهد ذرات جامد یا الیاف، بستهشدن کامل شیر را مختل کنند.
مزایای کلیدی
ساختار این شیر ساده است و قطعات متحرک کمی دارد؛ بنابراین احتمال خرابی پایین میآید. عبور مستقیم جریان نیز افت فشار را به حداقل میرساند، که برای خطوط با دبی بالا یک مزیت اقتصادی مستقیم است. دیسک های ساختهشده از فولاد استنلس استیل یا آلیاژهای ویژه، مقاومت چشمگیری در برابر سایش دارند.
محدودیتهایی که باید بدانید
این شیر برای تنظیم جریان ساخته نشده است. استفاده از آن در حالت نیمهباز، آببندی را بهسرعت از بین میبرد. در دوغابهای بسیار ساینده نیز آببند تیغه نیازمند بازرسی دورهای است.
بهترین کاربرد: ایزولاسیون خطوط با درصد جامدات بالا در معادن، کارخانههای فرآوری مواد معدنی، صنایع کاغذسازی و تصفیهخانهها.

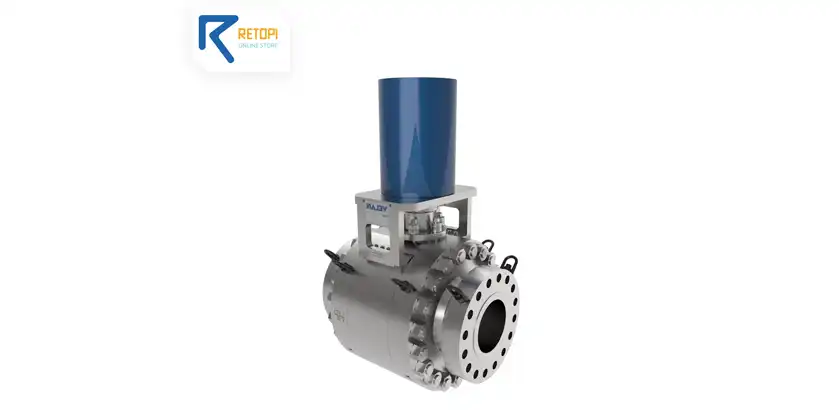

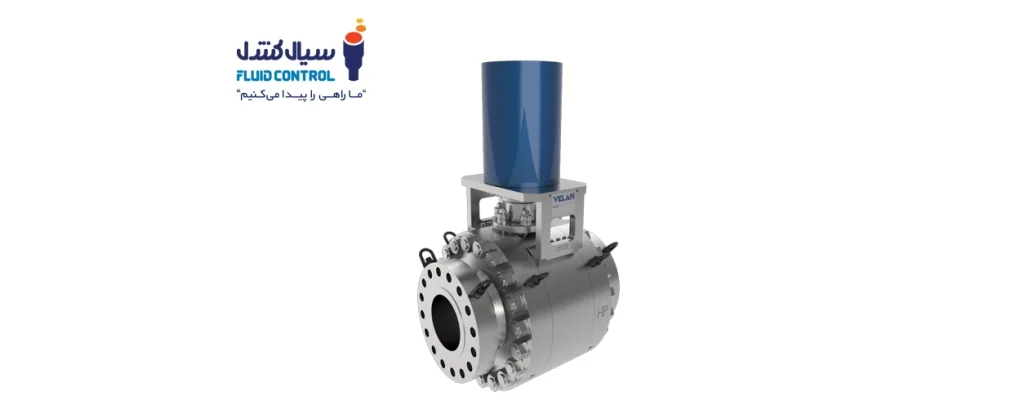

۲. شیر توپی اسلاری
یک گوی با سوراخ مرکزی، مرکز این شیر است. با چرخش ۹۰ درجه، مسیر کاملاً باز یا کاملاً بسته میشود. سرعت عملکرد و آببندی محکم، دو دلیل اصلی محبوبیت آن هستند.
اما نکته مهم اینجاست: شیر توپی استاندارد برای اسلاری مناسب نیست. سطوح تخت نشیمنگاه و لقیهای بسیار کم، بهسرعت دچار سایش و گرفتگی میشوند. نسخه مهندسیشده اسلاری، این مشکل را با سه تغییر حل میکند:
- رینگهای نشیمنگاه سختشده و مقاوم در برابر ضربه ذرات
- مسیر جریان یکنواخت برای حذف نواحی تجمع جامدات
- قطعات داخلی قابل تعویض، بدون نیاز به تعویض کل بدنه
شیرهای توپی اسلاری امروزه در سایزهای ۲ تا ۳۶ اینچ، کلاس فشاری ۱۵۰ تا ۲۵۰۰ پوند و دماهای تا حدود ۳۱۵ درجه سانتیگراد تولید میشوند. طراحی آنتی بلوآوت، آببندی فلز به فلز و امکان اکچویتور پنوماتیک، برقی یا هیدرولیک، از ویژگیهای متداول نسخههای صنعتی است.
بهترین کاربرد: دوغابهایی با سایندگی کم تا متوسط، جایی که آببندی کامل و قطع سریع جریان اولویت دارد.
۳. شیر پروانهای اسلاری
صفحهای دیسکیشکل حول محور خود میچرخد و جریان را باز یا مسدود میکند. وزن پایین، قیمت مناسب و نصب ساده، این شیر را به گزینهای اقتصادی برای خطوط قطور تبدیل کرده است. لاستیککاری داخلی (Rubber Lined) نقش تعیینکنندهای در عمر این شیر دارد. لایه الاستومری، هم ضربه ذرات را جذب میکند و هم مانع خوردگی شیمیایی بدنه میشود. با این حال، حضور دائمی دیسک در مسیر جریان یعنی سایش پیوسته؛ بنابراین برای دوغابهای بسیار درشتدانه توصیه نمیشود.
بهترین کاربرد: مدیریت حجم بالای دوغاب با سایندگی متوسط در تصفیه آب و فاضلاب و صنایع شیمیایی.
۴. شیر پینچ اسلاری
هوشمندانهترین راهحل برای سایش، حذف کامل تماس است. شیر پینچ دقیقاً همین کار را میکند: یک محفظه لاستیکی انعطافپذیر از دو طرف فشرده میشود و جریان را میبندد. سیال هرگز با بدنه فلزی تماس پیدا نمیکند. این محفظه الاستومری ذرات درشت را بهراحتی عبور میدهد. تعویض محفظه نیز سریع و کمهزینه است و نیازی به جداسازی پیچیده ندارد. در نتیجه، زمان توقف خط به کمترین حد میرسد. در مقابل، عملکرد کل شیر به کیفیت همان محفظه وابسته است. فشار کاری آن معمولاً در محدوده متوسط قرار دارد و محفظه باید در بازههای مشخص تعویض شود.
۵. شیر کنترلی اسلاری
تنظیم دقیق دبی و فشار در خطوط دوغابی، کاری تخصصی است. شیرهای کنترلی معمولی که برای آب یا روغن سبک طراحی شدهاند، تریم پیچیده و مسیر باریک دارند و در برابر جامدات معلق دوام نمیآورند. یک شیر کنترلی اسلاری واقعی، باید سه ویژگی داشته باشد:
- تریم ساده و بازشدگی عریض برای حذف نواحی گرفتگی
- اجزای داخلی سختکاریشده یا با پوشش سرامیکی
- گذرگاههای بزرگتر نسبت به نمونههای سرویس غیر دوغابی
در مدارهای تغلیظ معدنی، مخازن اختلاط شیمیایی و سیستمهای دوزینگ، طراحیهای توپی با تریم مقاوم به فرسایش، عملکرد بهمراتب پایدارتری نسبت به ساختارهای گلوب ارائه میدهند.
کاربرد شیرآلات اسلاری در صنایع مختلف
هر صنعتی که مواد جامد را بهصورت سیال جابهجا میکند، مشتری این شیرهاست:
- معدن و فرآوری مواد معدنی: انتقال دوغاب سنگآهن، مس و طلا، مدارهای تغلیظ، خطوط باطله و سدهای تیلینگ.
- فولاد و متالورژی: خطوط گندلهسازی، کنسانتره و پسابهای فرآیندی.
- تصفیه آب و فاضلاب: انتقال لجن، هاضمهای بیهوازی و واحدهای آبگیری.
- صنایع شیمیایی و پتروشیمی: دوغابهای خورنده، کاتالیستهای جامد و خطوط دوزینگ.
- سیمان و کاشی و سرامیک: دوغاب خاک، مواد اولیه و پمپاژ بین مخازن.
- کاغذسازی: خمیر کاغذ که ترکیبی از الیاف و آب است.
- نیروگاهها: سیستمهای حمل خاکستر و دوغاب آهک در واحدهای سولفورزدایی.
چگونه شیر مناسب برای سیالات اسلاری (دوغابی) انتخاب کنیم؟
انتخاب درست، حاصل تطبیق مشخصات سیال با طراحی شیر است. پیش از خرید، این موارد را مشخص کنید:
۱. مشخصات فیزیکی سیال
اندازه، سختی و شکل ذرات را بسنجید. درصد جامدات وزنی یا حجمی نیز باید مشخص باشد، چون مرز انتخاب بین شیر توپی و شیر چاقویی را تعیین میکند.
۲. خورندگی شیمیایی
ترکیب شیمیایی و pH دوغاب، جنس بدنه و آببند را تعیین میکند. فولاد ضدزنگ، آلیاژهای کرومدار، لاستیک و پلیمرهای مهندسی، گزینههای رایج هستند.
۳. فشار و دما
حداکثر فشار سیستم را بر اساس ضعیفترین قطعه خط محاسبه کنید. کلاس فشاری شیر باید با اطمینان بالاتر از این عدد باشد.
۴. نوع عملکرد
آیا صرفاً به قطع و وصل نیاز دارید یا تنظیم پیوسته جریان؟ استفاده از شیر ایزوله در حالت نیمهباز، رایجترین اشتباهی است که عمر تجهیز را نصف میکند.
۵. سایز و شرایط نصب
سایز نامتناسب، افت فشار و ناکارآمدی ایجاد میکند. نصب شیر در مسیرهای مستقیم لوله نیز جریان را پیشبینیپذیرتر و سایش را یکنواختتر میکند.
۶. سهولت تعمیرات
شیری را انتخاب کنید که نشیمنگاه، آببند و آستین آن بهسادگی تعویض شود. دسترسی به قطعات یدکی، در بلندمدت تأثیر بیشتری بر هزینه دارد تا قیمت اولیه خرید.
خرید شیرآلات اسلاری از سیال کنترل
تجربه نشان داده که بیشتر خرابیهای زودهنگام، نه از کیفیت ساخت، بلکه از انتخاب نادرست ناشی میشود. تیم فنی سیال کنترل پیش از هر پیشنهاد، شرایط واقعی خط شما را بررسی میکند.
مزیت های همکاری با سیال کنترل:
- شیر پیشنهادی بر اساس دادههای واقعی فرآیند شما انتخاب شود، نه کاتالوگ عمومی
- جنس بدنه، نشیمنگاه و اکچویتور متناسب با سایندگی و خورندگی سیال تعیین گردد
- تأمین قطعات یدکی و پشتیبانی پس از فروش، در طول عمر تجهیز تضمین شود
سوالات متداول (FAQ)
تفاوت شیر اسلاری با شیر معمولی در چیست؟
شیر اسلاری با آلیاژهای سخت، پوششهای مقاوم به سایش و مسیر جریان بدون فضای مرده ساخته میشود. شیر معمولی چنین طراحیای ندارد و ذرات جامد بهسرعت نشیمنگاه آن را از بین میبرند.
آیا میتوان از شیر توپی استاندارد در خط دوغاب استفاده کرد؟
توصیه نمیشود. نشیمنگاه شیرهای توپی استاندارد در سرویس ساینده بهسرعت ساییده میشود و خطر گرفتگی دارد. تنها نسخههای مهندسیشده اسلاری با نشیمنگاه سختشده برای این کاربرد مناسباند.
برای دوغاب خورنده چه جنسی مناسبتر است؟
در سیالات خورنده، فولاد ضدزنگ، بدنههای لاستیککاریشده و الاستومرهای مهندسی عملکرد بهتری دارند. برای سایش شدید، آلیاژهای کرومدار و پوششهای سرامیکی انتخاب مطمئنتری هستند.
