مقدمه
کیفیت اجرای تأسیسات مکانیکی ساختمان تأثیر مستقیمی بر عملکرد، راندمان و طول عمر تجهیزات دارد. بسیاری از کارفرمایان و بهرهبرداران تصور میکنند انتخاب تجهیزات باکیفیت بهتنهایی ضامن عملکرد مناسب سیستم است؛ در حالی که تجربه پروژههای ساختمانی نشان میدهد بخش قابل توجهی از خرابیها و هزینههای نگهداری، ناشی از خطاهای اجرایی در مراحل نصب و راهاندازی است.
واقعیت این است که حتی پیشرفتهترین تجهیزات مانند پمپها، چیلرها، بویلرها، مبدلهای حرارتی و انواع شیرآلات صنعتی نیز در صورت نصب غیراصولی نمیتوانند عملکرد مطلوبی داشته باشند. یک اشتباه کوچک در طراحی مسیر لولهکشی یا انتخاب نامناسب ولوها ممکن است به مرور زمان موجب افت فشار، افزایش مصرف انرژی، نشتی، خرابی تجهیزات و حتی توقف کامل سیستم شود.
در ادامه مهمترین خطاهایی را بررسی میکنیم که در بسیاری از پروژههای ساختمانی مشاهده میشوند و تأثیر مستقیمی بر عملکرد تأسیسات مکانیکی دارند.
عدم هماهنگی میان نقشههای معماری، سازه و تأسیسات
یکی از متداولترین مشکلات پروژههای ساختمانی، نبود هماهنگی کافی میان تیمهای طراحی معماری، سازه و تأسیسات است. زمانی که این هماهنگی در مرحله طراحی وجود نداشته باشد، مجریان در زمان اجرا با محدودیتهای متعددی مواجه میشوند و ناچار به تغییر مسیر خطوط لوله خواهند شد.
چنین تغییراتی معمولاً باعث افزایش تعداد زانوها، اتصالات و مسیرهای فرعی میشود. نتیجه این موضوع افزایش افت فشار، دشوار شدن دسترسی به تجهیزات و کاهش راندمان کلی سیستم است.
علاوه بر این، جانمایی نامناسب تجهیزات ممکن است سرویس و تعمیرات دورهای را نیز با مشکل مواجه کند و هزینههای نگهداری را در سالهای بعد افزایش دهد.

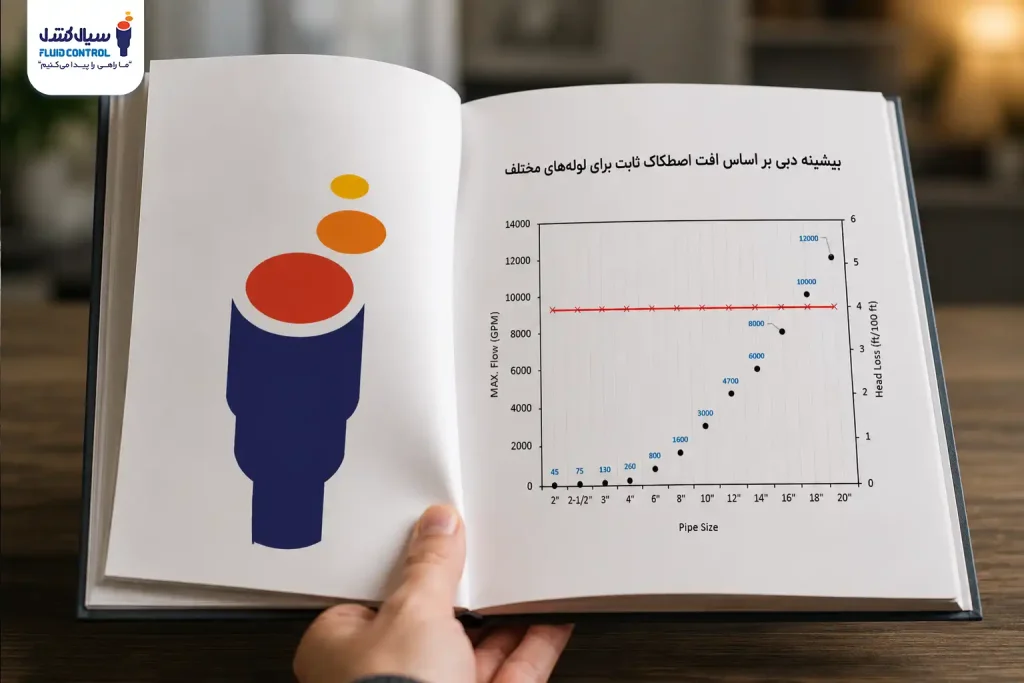

انتخاب نادرست قطر لولهها
محاسبات هیدرولیکی یکی از مهمترین مراحل طراحی تأسیسات مکانیکی است. با این حال در برخی پروژهها قطر لولهها بدون بررسی دقیق شرایط بهرهبرداری انتخاب میشود.
استفاده از لولههایی با قطر کمتر از مقدار مورد نیاز، سرعت جریان را افزایش میدهد و باعث سایش لولهها، اتصالات و شیرآلات میشود. همچنین افت فشار بیشتر، بار اضافی به پمپها وارد کرده و مصرف انرژی را افزایش میدهد. در مقابل، انتخاب لولههای بیش از حد بزرگ نیز راهکار مناسبی نیست. این موضوع علاوه بر افزایش هزینههای اولیه پروژه، میتواند مشکلاتی مانند کاهش سرعت جریان و عملکرد نامناسب برخی تجهیزات را به همراه داشته باشد.
پیامدهای انتخاب اشتباه قطر لوله
- افزایش افت فشار
- افزایش مصرف انرژی پمپها
- سایش تجهیزات و شیرآلات
- کاهش راندمان انتقال سیال
- افزایش هزینههای اجرایی
انتخاب اشتباه شیرآلات صنعتی و ولوها
هر نوع ولو برای کاربرد مشخصی طراحی شده است و استفاده نادرست از آن میتواند مشکلات متعددی ایجاد کند. برای مثال، شیر کشویی یا Gate Valve عمدتاً برای قطع و وصل کامل جریان کاربرد دارد. استفاده از این شیر برای کنترل دبی باعث آسیب دیدن سطوح آببندی و کاهش عمر مفید آن خواهد شد. در مقابل، شیرهای گلوب ولو و کنترل ولوها برای تنظیم جریان طراحی شدهاند و عملکرد بهتری در این شرایط دارند.
رایجترین خطاها در انتخاب ولو
- استفاده از شیر کشویی برای کنترل جریان
این کار موجب فرسایش سریع دیسک و نشیمنگاه شیر میشود.
- انتخاب نامناسب شیر پروانهای
شیر پروانهای در بسیاری از خطوط انتقال کاربرد دارد، اما باید متناسب با فشار، دما و نوع سیال انتخاب شود.
- بیتوجهی به متریال ساخت شیر
استفاده از متریال نامناسب میتواند باعث خوردگی، نشتی و خرابی زودهنگام تجهیزات شود.

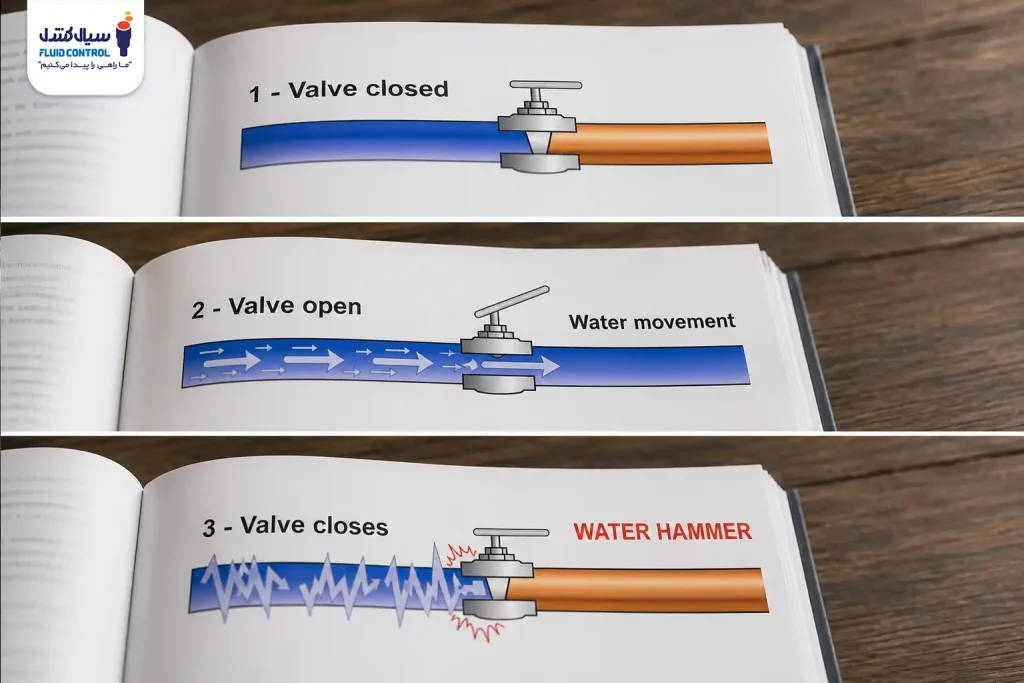

نصب نادرست شیرهای یکطرفه و ایجاد ضربه قوچ
شیرهای یکطرفه از مهمترین تجهیزات حفاظتی در سیستمهای پایپینگ هستند. وظیفه اصلی آنها جلوگیری از برگشت جریان سیال است. زمانی که این شیرها در محل نامناسب نصب شوند یا جهت نصب آنها اشتباه باشد، احتمال ایجاد پدیده ضربه قوچ افزایش پیدا میکند. ضربه قوچ به دلیل تغییر ناگهانی سرعت سیال رخ میدهد و میتواند آسیبهای جدی به خطوط لوله و تجهیزات وارد کند.
نشانههای ضربه قوچ
- صدای شدید در لولهها
- لرزش ناگهانی شبکه
- آسیب به فلنجها و اتصالات
- خرابی شیرآلات و تجهیزات حساس
راهکارهای جلوگیری از ضربه قوچ
- انتخاب صحیح نوع چک ولو
- رعایت فاصله مناسب از پمپ
- استفاده از شیرهای یکطرفه فنری
- طراحی اصولی شبکه لولهکشی
اجرای نامناسب ساپورتها و وارد شدن تنش به تجهیزات
یکی از خطاهای کمتر دیدهشده اما بسیار مهم، اجرای غیراصولی ساپورتهای لولهکشی است. چنانچه وزن لولهها و سیال موجود در آنها به شیرآلات یا تجهیزات منتقل شود، تنشهای مکانیکی قابل توجهی ایجاد خواهد شد. در بلندمدت این تنشها میتوانند باعث تغییر شکل بدنه تجهیزات، نشتی در اتصالات و حتی شکست قطعات شوند.
اهمیت ساپورتگذاری اصولی
- کاهش تنش مکانیکی
ساپورتهای استاندارد از انتقال بار اضافی به تجهیزات جلوگیری میکنند.
- افزایش عمر شیرآلات
حذف تنشهای غیرضروری موجب افزایش دوام تجهیزات میشود.
- جلوگیری از لرزش سیستم
ساپورت مناسب نقش مهمی در کنترل ارتعاشات شبکه دارد.
بیتوجهی به بالانس هیدرولیکی سیستم
بالانس هیدرولیکی یکی از موضوعاتی است که در بسیاری از پروژهها نادیده گرفته میشود؛ در حالی که تأثیر مستقیمی بر عملکرد سیستم دارد. زمانی که توزیع دبی در شاخههای مختلف به درستی انجام نشود، برخی تجهیزات بیش از حد سیال دریافت میکنند و برخی دیگر با کمبود جریان مواجه میشوند.
این موضوع باعث کاهش راندمان سیستم، افزایش مصرف انرژی و نارضایتی کاربران خواهد شد.

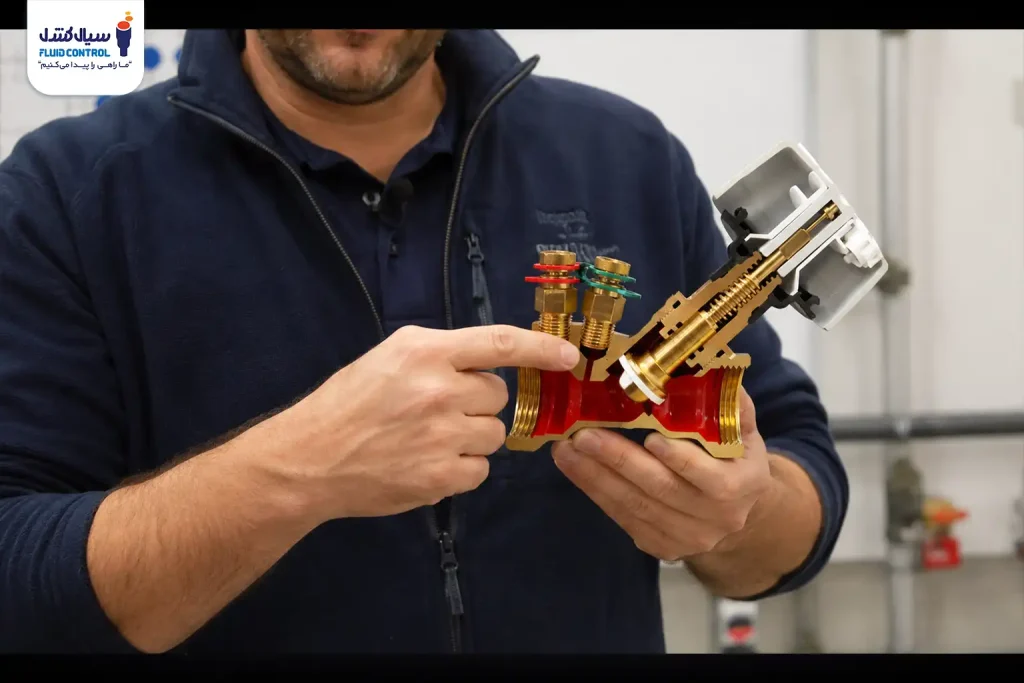

نقش شیرهای بالانسینگ
شیرهای بالانسینگ امکان تنظیم دقیق دبی در بخشهای مختلف شبکه را فراهم میکنند و موجب توزیع یکنواخت جریان در کل سیستم میشوند.
عایقکاری نامناسب شبکه لولهکشی
بسیاری از افراد عایقکاری را تنها ابزاری برای کاهش مصرف انرژی میدانند؛ در حالی که این موضوع نقش مهمی در حفاظت از تجهیزات نیز دارد. در سیستمهای آب سرد، عدم استفاده از عایق مناسب میتواند باعث تشکیل شبنم و در نهایت خوردگی تجهیزات شود. همچنین در خطوط آب گرم، اتلاف انرژی افزایش یافته و راندمان سیستم کاهش پیدا میکند.
مزایای عایقکاری اصولی
- کاهش مصرف انرژی
- جلوگیری از خوردگی
- حفظ دمای سیال
- افزایش طول عمر تجهیزات
جانمایی نامناسب شیرآلات و تجهیزات کنترلی
دسترسی مناسب به تجهیزات یکی از اصول مهم طراحی تأسیسات است. با این حال در برخی پروژهها شیرهای کنترلی، فشارشکنها و تجهیزات اندازهگیری در مکانهایی نصب میشوند که دسترسی به آنها دشوار است. این مسئله فرآیند سرویس، تعمیرات و کالیبراسیون را پیچیده کرده و هزینههای بهرهبرداری را افزایش میدهد.
حذف تستهای عملکردی قبل از بهرهبرداری
بخش مهمی از ایرادهای اجرایی تنها در زمان راهاندازی سیستم مشخص میشوند.
اجرای تستهای مختلف پیش از تحویل پروژه میتواند بسیاری از مشکلات پنهان را آشکار کند.

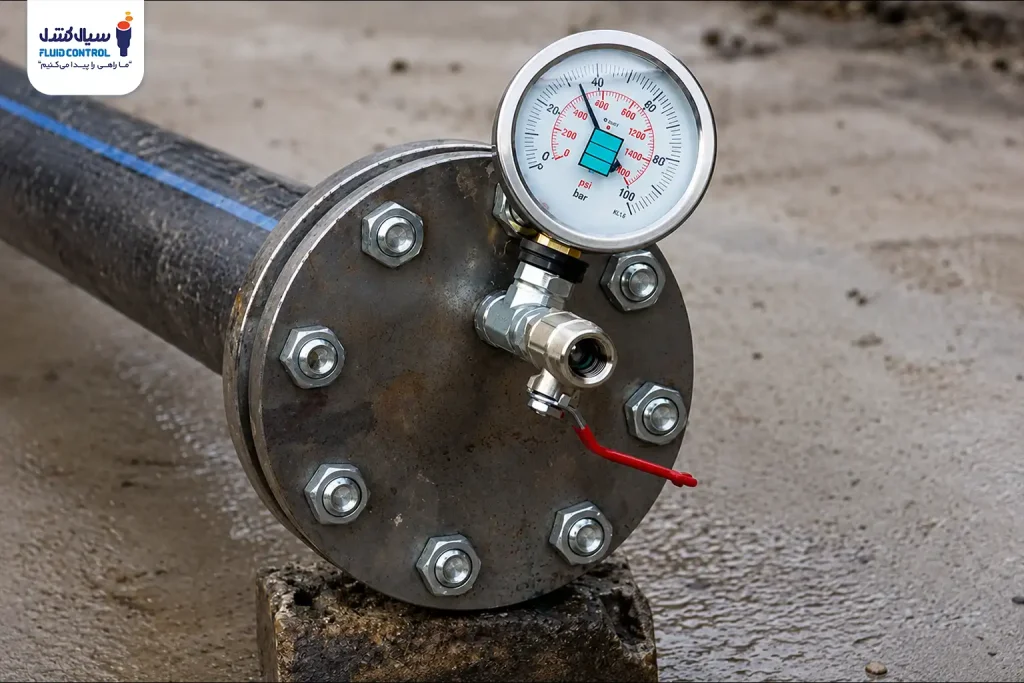

مهمترین تستهای راهاندازی
- تست فشار
- تست نشتی
- کنترل عملکرد شیرهای کنترلی
- بررسی عملکرد چک ولوها
- ارزیابی تجهیزات حفاظتی
نادیده گرفتن این مراحل معمولاً باعث میشود ایرادات اجرایی پس از بهرهبرداری نمایان شوند؛ زمانی که رفع آنها هزینه بسیار بیشتری خواهد داشت.
حذف تستهای عملکردی قبل از بهرهبرداری
بخش مهمی از ایرادهای اجرایی تنها در زمان راهاندازی سیستم مشخص میشوند. اجرای تستهای مختلف پیش از تحویل پروژه میتواند بسیاری از مشکلات پنهان را آشکار کند.
مهمترین تستهای راهاندازی
- تست فشار
- تست نشتی
- کنترل عملکرد شیرهای کنترلی
- بررسی عملکرد چک ولوها
- ارزیابی تجهیزات حفاظتی
جمعبندی
بخش قابل توجهی از مشکلات تأسیسات مکانیکی ساختمان به دلیل اشتباهات اجرایی رخ میدهد، نه ضعف تجهیزات. انتخاب نادرست شیرآلات صنعتی، اجرای غیراصولی شبکه لولهکشی، بیتوجهی به بالانس هیدرولیکی، حذف تستهای راهاندازی و جانمایی نامناسب تجهیزات از جمله خطاهایی هستند که میتوانند هزینههای سنگینی به پروژه تحمیل کنند.
رعایت اصول مهندسی در طراحی و اجرا، استفاده از تجهیزات استاندارد و انجام بازرسیهای فنی منظم، مهمترین اقداماتی هستند که میتوانند عمر مفید سیستم را افزایش داده و از بروز خرابیهای زودهنگام جلوگیری کنند. هرچه کیفیت اجرا بالاتر باشد، راندمان تأسیسات بیشتر و هزینههای بهرهبرداری در بلندمدت کمتر خواهد بود.
سوالات متداول (FAQ)
بالانس هیدرولیکی چه تأثیری بر عملکرد سیستم دارد؟
بالانس صحیح باعث توزیع یکنواخت دبی در تمام بخشهای شبکه شده و مصرف انرژی و استهلاک تجهیزات را کاهش میدهد.
آیا حذف تستهای راهاندازی میتواند مشکلساز باشد؟
بله. بسیاری از ایرادات اجرایی تنها در مرحله تست مشخص میشوند و عدم انجام این آزمایشها میتواند هزینههای سنگینی در آینده ایجاد کند.
