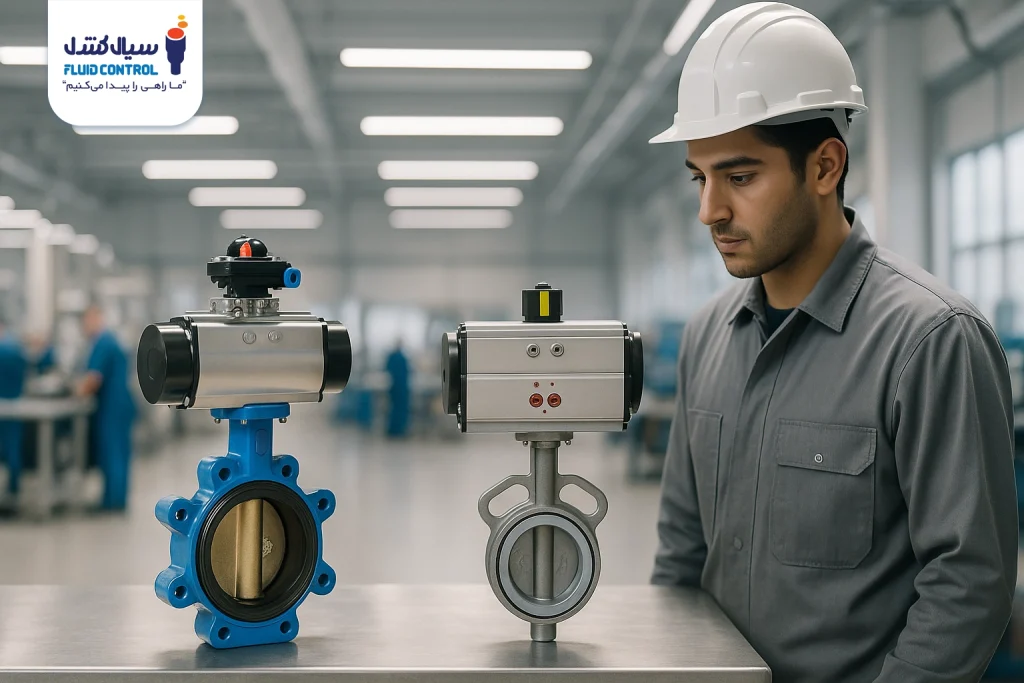

جک پنوماتیک چیست؟
جک پنوماتیک یا به عبارت دیگر عملگر پنوماتیک، دستگاهی است که انرژی هوای فشرده را به حرکت مکانیکی تبدیل میکند. این عملگر با گرفتن هوای فشرده و اعمال فشار آن روی میله، پیستون یا دیافراگم، میتواند یک شیر، اهرم یا قطعه مکانیکی دیگر را باز، بسته یا تنظیم نماید. تعامل بین فشار هوا، سطح مقطع المان محرک و عنصر برگشتی (مثلاً فنر) مشخص میکند که حرکت چگونه و با چه سرعتی انجام میشود.
در واقع، هنگامی که سیستم هوای فشرده آماده است و کنترلر فرمان میدهد، جک پنوماتیک نیرو و گشتاور مورد نیاز برای حرکت را تولید میکند. به این ترتیب، در محیطهایی که ایمنی، سرعت پاسخ یا سادگی مهم هستند، این نوع عملگر به عنوان گزینه اصلی مطرح میشود.
تاریخچه مختصر
تحول جک پنوماتیک یا عملگر پنوماتیک به دوران استفاده گسترده از هوای فشرده در صنعت باز میگردد؛ زمانی که سیستمهای هیدرولیک یا الکتریکی به دلیل محدودیتهایی مانند نشت روغن یا ایمنی، گزینهی مطلوب نبودند. در جریان دهههای میانی قرن بیستم، با توسعه کمپرسورها، شیرآلات پنوماتیک و کنترلرهای متناسب، این فناوری جایگاه خود را در کنترل فرآیندها پیدا کرد. به مرور انواع خطی و چرخشی، ساختارهای فنر-دیافراگم، پیستون، راک & پینیون و … وارد بازار شدند.
در حال حاضر، جک پنوماتیک مانند سایر انواع عملگر بخشی جداییناپذیر از اتوماسیون صنعتی، خطوط فرآیندی، شیرآلات بزرگ و کنترل حرکت است.
انواع عملگر پنوماتیک
در طراحی و بهکارگیری جک پنوماتیک (عملگر پنوماتیک) چند محور مهم برای طبقهبندی وجود دارد:
بر اساس نوع حرکت
- حرکت خطی (Linear): جک بهصورت رفت و برگشت میله/پیستون عمل میکند و مناسب شیرهایی است که ساقه آنها بالا و پایین میرود یا نیاز به حرکت مستقیم دارند.
- حرکت چرخشی (Rotary یا Quarter-turn): جک پنوماتیک وظیفه چرخاندن یک محور یا شیر را بر عهده دارد (مثلاً شیر توپی یا پروانهای که ۹۰ درجه گردش میکند).
- بر اساس عملیات و ساختار
- تکعاملی (Single-acting): فشار هوا فقط در یک طرف المان محرک وارد میشود و بازگشت توسط فنر انجام میگیرد.
- دوعاملی (Double-acting): فشار هوا برای رفت و برگشت هر دو طرف المان استفاده میشود و اغلب نیازی به فنر ندارند.
طراحیهای رایج:
- پیستون-سیلندر (Piston): جک با پیستون داخل سیلندر حرکت میکند.
- دیافراگم-فنر (Diaphragm/Spring): مخصوص شیرهای فرآیندی که دقت و پاسخ سریع میخواهند.

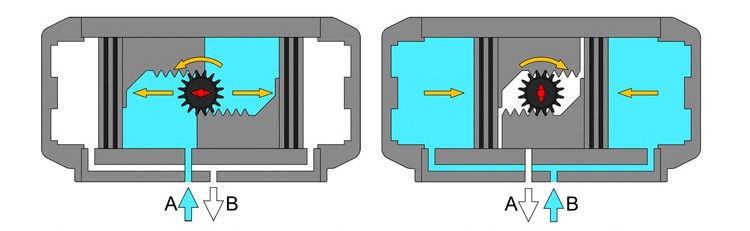

- راک & پینیون (Rack & Pinion): تبدیل حرکت خطی به چرخشی برای شیرهای چرخشی.
- تیغهای یا ووئن (Vane): حرکت مستقیم تیغه برای چرخش محور.
در کدام صنایع بیشتر کاربرد دارد؟
جک پنوماتیک بهدلیل مزایایی مانند سرعت پاسخ بالا، سادگی نگهداری، قابلیت کار در شرایط انفجاری یا خطرناک و عدم نیاز به روغن هیدرولیک، در صنایع زیر کاربرد فراوان دارد:
- صنعت نفت، گاز و پتروشیمی: برای باز و بسته کردن شیرهای بزرگ و سرویسهای ایمنی.
- صنایع فرآیندی (شیمیایی، داروسازی، بستهبندی): جک پنوماتیک برای کنترل جریان، فشار و دما استفاده میشود.
- صنایع غذایی و بستهبندی: هوای فشرده پاک و عاری از روغن قابل نشت، گزینه مطلوب است.
- خودروسازی و خطوط مونتاژ: جکهای پنوماتیک برای حرکت تکراری، سریع و تمیز مناسباند.
- نیروگاهها و انتقال آب: به ویژه در محیطهایی که ایمنی الکتریکی یا نشت هیدرولیک مشکلساز است.
خرید انواع عملگر از سایت سیال کنترل
انواع شیرآلات صنعتی با عملگر پنوماتیکی با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
نصب روی کدام شیرآلات؟
عملگرهای پنوماتیک معمولاً روی شیرهایی نصب میشوند که نیاز به باز/بسته سریع، کنترل دقیق یا حرکت چرخشی دارند، از جمله:
- شیرهای توپی (Ball Valve) و پروانهای (Butterfly Valve) که معمولاً ۹۰ درجه گردش میکنند و برایشان عملگر چرخشی مناسب است.
- شیرهای خطی/کنترل (Control Valves) که نیاز به حرکت مستقیم دارند، مانند شیرهای دارای ساقه بالا رونده.
- شیرهایی که در شرایط خطرناک باید در حالت ایمن باقی بمانند (مثلاً بهصورت «fail-safe») – در چنین کاربردهایی جک پنوماتیک با فنر برگشتی انتخاب میشود.
روش کارکرد عملگر پنوماتیک
عملکرد جک پنوماتیک را میتوان به این مراحل کلیدی تقسیم کرد:
-
هوای فشرده توسط کمپرسور و شبکه هوایی تأمین میشود.
-
فشار هوا از طریق شیر کنترل (و در صورت نیاز پوزیشنر) به محفظه عملگر وارد میشود.
-
این فشار، روی پیستون یا دیافراگم تأثیر گذاشته و باعث تولید حرکت (خطی یا چرخشی) میشود.
-
حرکت حاصل به میله یا محور شیر منتقل میشود و شیر باز یا بسته میشود یا تنظیم میگردد.
-
در طراحیهای تکعاملی، پس از قطع هوا، فنر باعث برگشت عملگر میشود. در طراحیهای دوعاملی، هوا برای باز و بسته هر دو جهت تأمین میشود.سرعت حرکت و نیروی تولیدی قابل تنظیم است؛ با تغییر فشار یا مساحت سطح پیستون/دیافراگم میتوان عملکرد را بهینه نمود.
نتیجهگیری
در نهایت، جک پنوماتیک یا عملگر پنوماتیک یک ابزار کلیدی در اتوماسیون صنعتی است که با تبدیل هوای فشرده به حرکت مکانیکی، امکان کنترل شیرها و اجزای مکانیکی را فراهم میآورد. با شناخت انواع، کاربردها و روش کارکرد آن، میتوان در طراحی سیستمهای صنعتی گزینهای مطمئن، سریع و کمنگهداری انتخاب نمود.
