در بسیاری از صنایع، انتقال و کنترل سیالاتی که ذرات جامد، خاصیت سایندگی یا خورندگی دارند، همواره یکی از چالشهای اصلی مهندسان محسوب میشود. استفاده از شیرآلات معمولی در چنین شرایطی معمولاً باعث افزایش استهلاک تجهیزات، نشتی، کاهش راندمان و بالا رفتن هزینههای تعمیر و نگهداری میشود. به همین دلیل انتخاب شیری که بتواند در این شرایط عملکردی پایدار و مطمئن داشته باشد، اهمیت زیادی دارد.
پینچ ولو (Pinch Valve) یکی از بهترین گزینهها برای کنترل این دسته از سیالات است. طراحی این شیر به گونهای انجام شده که سیال تنها با اسلیو لاستیکی داخلی در تماس قرار میگیرد و هیچگونه برخوردی با قطعات فلزی یا مکانیکی شیر ندارد. این ویژگی علاوه بر افزایش طول عمر تجهیز، احتمال خوردگی و سایش اجزای داخلی را نیز به حداقل میرساند.
پینچ ولوهای آوند با بهرهگیری از طراحی مهندسی، متریال باکیفیت و امکان انتخاب عملگرهای مختلف، پاسخگوی نیاز طیف گستردهای از صنایع هستند. این محصولات در خطوط انتقال دوغاب، مواد معدنی، سیالات خورنده، پودرها و سایر سیالات فرآیندی عملکرد قابل اعتمادی ارائه میدهند و به دلیل ساختار ساده، هزینه نگهداری پایینی دارند.

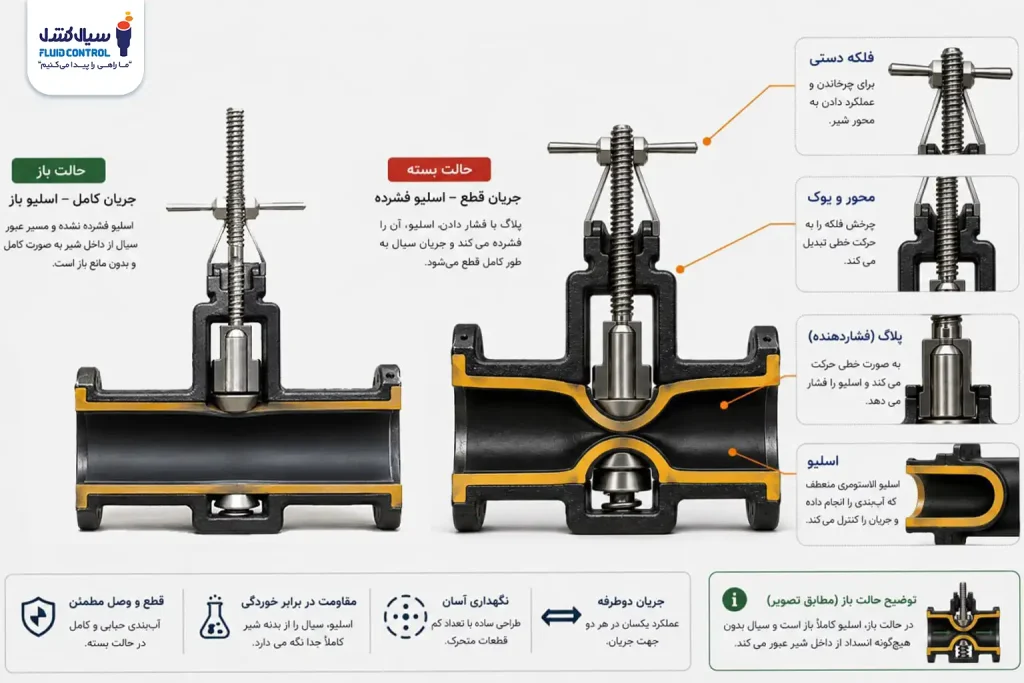

پینچ ولو چیست و چگونه کار میکند؟
پینچ ولو نوعی شیر صنعتی است که با فشرده کردن یک اسلیو انعطافپذیر، مسیر عبور سیال را باز یا بسته میکند. برخلاف بسیاری از شیرآلات صنعتی که از دیسک، توپی یا کشویی برای کنترل جریان استفاده میکنند، در این شیر تنها بخش لاستیکی داخلی وظیفه قطع و وصل جریان را بر عهده دارد.
هنگام بسته شدن شیر، عملگر نیروی لازم را به اسلیو وارد میکند تا مسیر عبور سیال کاملاً مسدود شود. با آزاد شدن این نیرو، اسلیو به حالت اولیه بازمیگردد و جریان دوباره برقرار میشود. این مکانیزم ساده باعث میشود قطعات مکانیکی در معرض تماس مستقیم با سیال قرار نگیرند و استهلاک تجهیزات به میزان قابل توجهی کاهش یابد.
این ویژگیها باعث شده است پینچ ولو در صنایعی که با دوغاب، لجن، مواد ساینده، سیالات ویسکوز یا مواد شیمیایی خورنده سروکار دارند، یکی از مناسبترین گزینهها باشد.

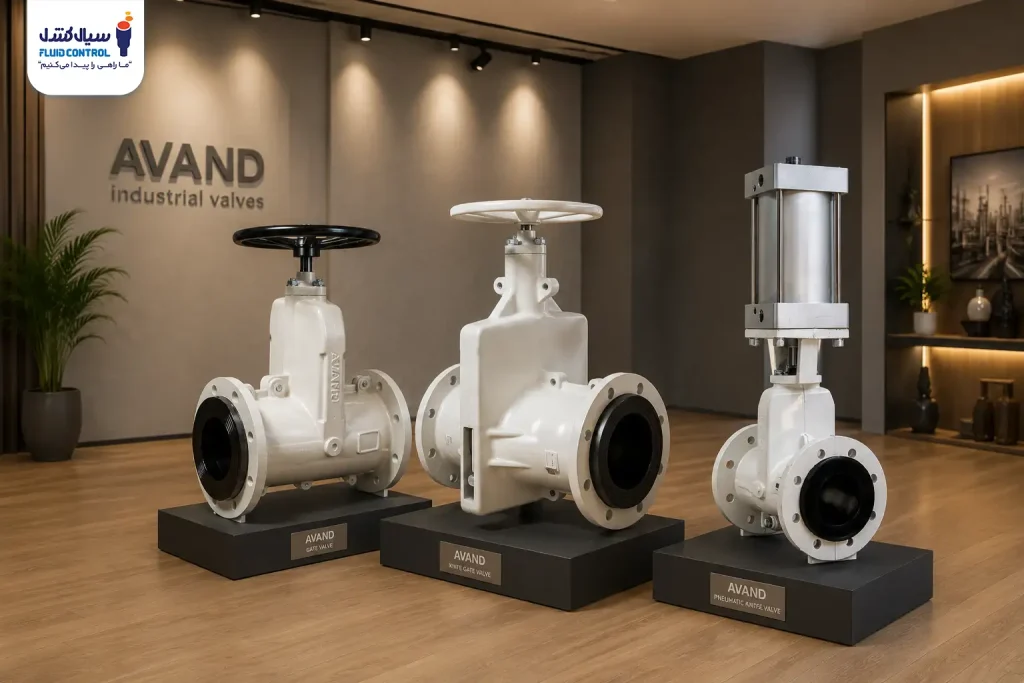

انواع پینچ ولوهای آوند
آوند برای پاسخگویی به نیاز صنایع مختلف، چند مدل پینچ ولو را تولید میکند که هرکدام برای شرایط عملیاتی مشخصی طراحی شدهاند.
1. پینچ ولو بدنه بسته تکزبانه
این مدل یکی از پرکاربردترین انواع پینچ ولو در صنایع مختلف است. در این طراحی، اسلیو داخل بدنه کاملاً محافظت میشود و یک زبانه وظیفه فشرده کردن آن را بر عهده دارد.
به دلیل ساختار ساده و عملکرد قابل اعتماد، این مدل در خطوط انتقال دوغاب، مواد معدنی، سیالات خورنده و مواد ساینده کاربرد فراوانی دارد.
مشخصات کلی
- سایز: ۲۵ تا ۴۰۰ میلیمتر
- فشار کاری: ۶، ۱۰، ۱۶ و ۲۵ بار
- مدلها: PVE01 و PVE12
2. پینچ ولو بدنه بسته دوزبانه
در این مدل، دو زبانه بهصورت همزمان از دو طرف اسلیو را فشرده میکنند. توزیع یکنواخت نیرو باعث میشود فشار کمتری به اسلیو وارد شود و عمر مفید آن افزایش پیدا کند.
این طراحی علاوه بر کاهش نیروی موردنیاز عملگر، آببندی یکنواختتری ایجاد میکند و عملکرد شیر را در فشارهای بالا بهبود میبخشد.
مشخصات کلی
- سایز: ۲۵ تا ۴۰۰ میلیمتر
- فشار کاری: ۶، ۱۰ و ۲۵ بار
- مدلها: PVED01 و PVED13
3. پینچ ولو پنوماتیک آوند
در پینچ ولو پنوماتیک، هوای فشرده عامل اصلی باز و بسته شدن شیر است. با ورود هوای فشرده به محفظه داخلی، اسلیو فشرده شده و مسیر جریان بسته میشود.
سرعت عملکرد بالا و امکان اتصال به سیستمهای اتوماسیون صنعتی، این مدل را به گزینهای مناسب برای خطوط تولید خودکار تبدیل کرده است.
همچنین نبود تماس میان سیال و اجزای فلزی، مقاومت شیر را در برابر خوردگی و سایش افزایش میدهد.
مشخصات کلی
- سایز: ۲۵ تا ۲۵۰ میلیمتر
- فشار کاری: ۴ بار
- مدل: APV02
4. پینچ ولو بدنه باز
پینچ ولو بدنه باز ساختاری متفاوت نسبت به مدلهای بدنه بسته دارد. در این طراحی، بدنه نقش نگهدارنده اسلیو را ایفا میکند و مکانیزم فشردن مستقیماً روی اسلیو انجام میشود.
این ساختار دسترسی آسانتر برای سرویس و تعویض اسلیو را فراهم میکند و در بسیاری از کاربردهای صنعتی که نیاز به تعمیرات سریع وجود دارد، گزینهای مناسب محسوب میشود.
مشخصات کلی
- سایز: ۸۰ تا ۵۰۰ میلیمتر
- فشار کاری: ۶، ۱۰ و ۱۶ بار
- مدل: PV01
مشخصات فنی پینچ ولوهای آوند
کیفیت عملکرد یک پینچ ولو تا حد زیادی به متریال بهکاررفته در اجزای اصلی آن وابسته است. آوند در طراحی این محصولات از مواد اولیه مقاوم و استاندارد استفاده میکند تا شیر بتواند در شرایط کاری مختلف، عملکردی پایدار و طول عمر بالایی داشته باشد.
| پارامتر | مشخصات |
|---|---|
| برند | آوند (AVAND) |
| نوع شیر | پینچ ولو (Pinch Valve) |
| مدلها | بدنه باز، بدنه بسته تکزبانه، بدنه بسته دوزبانه، پنوماتیک |
| سایز | مطابق کاتالوگ آوند |
| فشار کاری | مطابق کاتالوگ |
| استاندارد فلنج | EN 1092 و ASME B16.5 |
| جنس بدنه | چدن داکتیل، فولاد، چدن خاکستری |
| جنس محور | استنلس استیل X20Cr13 |
| جنس اسلیو | NR، EPDM، SBR، Viton |
| پوشش بدنه | اپوکسی مطابق DIN 30677-T2 |
| عملگرها | دستی، پنوماتیکی، هیدرولیکی و برقی |
متریال بدنه و اجزای اصلی
پینچ ولوهای آوند با توجه به شرایط کاری پروژه از متریالهای مختلفی مانند چدن، فولاد، استنلس استیل، آلومینیوم و پلیمرهای مهندسی تولید میشوند. انتخاب جنس بدنه بر اساس نوع سیال، فشار کاری، میزان خورندگی و شرایط محیطی انجام میشود.
محور اصلی شیر نیز از استنلس استیل X20Cr13 ساخته شده است. این آلیاژ مقاومت مناسبی در برابر خوردگی و تنشهای مکانیکی دارد و عملکرد پایدار شیر را در سیکلهای کاری طولانی تضمین میکند.
اسلیو؛ مهمترین بخش پینچ ولو
اسلیو قلب عملکرد پینچ ولو محسوب میشود. این قطعه تنها بخشی است که با سیال تماس مستقیم دارد و نقش اصلی را در قطع و وصل جریان ایفا میکند.
آوند اسلیوهای خود را با متریالهای مختلفی مانند NR، EPDM، SBR و Viton تولید میکند تا کاربران بتوانند متناسب با نوع سیال، دمای کاری و شرایط فرآیند، بهترین گزینه را انتخاب کنند.
یکی از مزیتهای مهم این طراحی، قابلیت تعویض اسلیو بدون نیاز به تعویض کل شیر است. این ویژگی هزینه تعمیرات را کاهش میدهد، زمان توقف خط تولید را کوتاهتر میکند و عمر مفید تجهیزات را افزایش میدهد.
انواع عملگرهای پینچ ولو آوند
یکی از مزیتهای مهم پینچ ولوهای آوند، امکان تجهیز آنها به عملگرهای مختلف است. این ویژگی باعث میشود بتوان از این شیرها در پروژههای ساده تا خطوط کاملاً اتوماتیک استفاده کرد و عملکرد شیر را با نیاز هر فرآیند هماهنگ ساخت.
انتخاب نوع عملگر به عواملی مانند فشار کاری، دفعات باز و بسته شدن شیر، سطح اتوماسیون خط تولید و شرایط بهرهبرداری بستگی دارد. آوند پینچ ولوهای خود را با چهار نوع عملگر اصلی عرضه میکند:
- عملگر دستی: گزینهای اقتصادی برای خطوطی که تعداد دفعات عملکرد شیر محدود است و اپراتور بهصورت مستقیم آن را کنترل میکند.
- عملگر پنوماتیکی: مناسب سیستمهای اتوماسیون صنعتی که به سرعت عملکرد بالا، دقت مناسب و قابلیت کنترل از راه دور نیاز دارند.
- عملگر هیدرولیکی: برای شرایطی که نیروی بیشتری جهت باز و بسته شدن شیر موردنیاز است، انتخاب مناسبی محسوب میشود.
- عملگر برقی: امکان کنترل دقیق، اتصال به سیستمهای PLC و بهرهبرداری در فرآیندهای هوشمند را فراهم میکند.
وجود این تنوع باعث میشود پینچ ولوهای آوند در صنایع مختلف با نیازهای عملیاتی متفاوت، بهراحتی قابل استفاده باشند.
خرید شیرآلات برای سیالات اسلاری از سیال کنترل
انواع شیرآلات صنعتی با کیفیت عالی را از سیال کنترل خریداری کنید و از خدمات مشاوره تخصصی ما بهرهمند شوید! انتخاب ما، انتخاب کیفیت و اعتماد است!
چرا پینچ ولو آوند انتخاب مناسبی است؟
شرکت آوند پینچ ولوهای خود را با هدف افزایش دوام، کاهش هزینههای تعمیرات و ایجاد عملکرد پایدار در شرایط سخت صنعتی طراحی کرده است. طراحی ماژولار این محصولات امکان انتخاب متریال مناسب برای اسلیو و همچنین نوع عملگر را متناسب با شرایط هر پروژه فراهم میکند.
از آنجا که تنها اسلیو با سیال در تماس است، بدنه و سایر قطعات مکانیکی در برابر سایش و خوردگی محافظت میشوند. همین موضوع باعث افزایش طول عمر شیر و کاهش هزینههای بهرهبرداری خواهد شد.
از دیگر ویژگیهای مهم پینچ ولوهای آوند میتوان به موارد زیر اشاره کرد:
- قابلیت استفاده در سیالات ساینده، خورنده و دارای ذرات جامد
- آببندی کامل و جلوگیری از نشتی
- طراحی خودتمیزشونده و کاهش احتمال تجمع مواد
- امکان تعویض اسلیو بدون نیاز به تعویض کل شیر
- سازگاری با انواع عملگرهای دستی، پنوماتیکی، هیدرولیکی و برقی
این محصولات در بازه دمایی ۵۰- تا ۲۰۰+ درجه سانتیگراد و فشارهای کاری مختلف تولید میشوند و پاسخگوی نیاز بسیاری از فرآیندهای صنعتی هستند.
مزایای پینچ ولوهای آوند
طراحی مهندسیشده پینچ ولوهای آوند باعث شده این محصولات در مقایسه با بسیاری از شیرآلات صنعتی، عملکرد قابل اعتمادتری در سرویسهای سخت داشته باشند. حذف تماس مستقیم سیال با قطعات فلزی، کاهش تعداد قطعات متحرک و استفاده از اسلیو مقاوم، مهمترین عوامل افزایش طول عمر این شیرها هستند.
یکی دیگر از مزایای مهم این محصولات، کاهش هزینههای نگهداری است. از آنجا که اسلیو بهعنوان قطعه مصرفی بهراحتی تعویض میشود، در بسیاری از موارد نیازی به تعویض کامل شیر وجود ندارد. این ویژگی علاوه بر کاهش هزینه تعمیرات، زمان توقف خطوط تولید را نیز به حداقل میرساند.
از مهمترین مزایای پینچ ولوهای آوند میتوان به موارد زیر اشاره کرد:
- آببندی کامل و جلوگیری از نشتی
- مقاومت بالا در برابر سایش، خوردگی و ضربه ذرات جامد
- قابلیت تعویض سریع اسلیو
- طراحی خودتمیزشونده و جلوگیری از تجمع مواد
- حداقل افت فشار به دلیل مسیر عبور مستقیم سیال
- کاهش هزینههای تعمیر و نگهداری
- نصب و سرویس آسان
- قابلیت استفاده با انواع عملگرهای صنعتی
ترکیب این ویژگیها باعث شده است پینچ ولوهای آوند در شرایط عملیاتی سخت نیز عملکردی پایدار، اقتصادی و قابل اعتماد داشته باشند.
جمعبندی
پینچ ولو یکی از بهترین گزینهها برای کنترل جریان سیالات ساینده، خورنده، ویسکوز و حاوی ذرات جامد است. طراحی این شیر به گونهای انجام شده که تنها اسلیو داخلی با سیال تماس دارد و همین ویژگی باعث افزایش طول عمر تجهیزات، کاهش استهلاک و بهبود عملکرد سیستم میشود.
پینچ ولوهای آوند با بهرهگیری از طراحی مهندسی، متریال باکیفیت، اسلیوهای مقاوم و قابلیت استفاده از عملگرهای مختلف، نیاز طیف گستردهای از صنایع را پوشش میدهند. امکان تعویض آسان اسلیو، آببندی مطمئن، هزینه نگهداری پایین و عملکرد پایدار در شرایط کاری سخت، این محصولات را به انتخابی مناسب برای صنایع معدنی، فولاد، سیمان، آب و فاضلاب، صنایع شیمیایی و بسیاری از فرآیندهای صنعتی دیگر تبدیل کرده است. انتخاب صحیح متریال اسلیو، نوع عملگر و مدل شیر نیز نقش مهمی در افزایش عمر تجهیز و دستیابی به بهترین عملکرد خواهد داشت.
سوالات متداول (FAQ)
پینچ ولو چیست و چه کاربردی دارد؟
پینچ ولو نوعی شیر صنعتی است که با فشرده کردن اسلیو لاستیکی، جریان سیال را کنترل میکند. این شیر برای انتقال سیالات ساینده، خورنده، دوغابها و مواد دارای ذرات جامد کاربرد گستردهای دارد.
اسلیو پینچ ولو از چه متریالهایی تولید میشود؟
اسلیوهای پینچ ولو آوند با متریالهایی مانند NR، EPDM، SBR و Viton تولید میشوند تا بتوان آنها را متناسب با نوع سیال و شرایط کاری انتخاب کرد.
پینچ ولو در چه صنایعی استفاده میشود؟
این شیر در صنایع معدنی، فولاد، سیمان، آب و فاضلاب، صنایع شیمیایی، سرامیک، فرآوری مواد معدنی و بسیاری از خطوط انتقال دوغاب و سیالات خورنده استفاده میشود.
